Государственное образовательное учреждение высшего профессионального образования Воронежская государственная технологическая академия (ГОУ ВПО ВГТА) (RU)
Изобретатели:
Антипов Сергей Тихонович (RU) Казарцев Дмитрий Анатольевич (RU) Журавлев Алексей Владимирович (RU) Бунин Евгений Сергеевич (RU) Баранов Антон Юрьевич (RU) Юрова Ирина Сергеевна (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования Воронежская государственная технологическая академия (ГОУ ВПО ВГТА) (RU)
Реферат

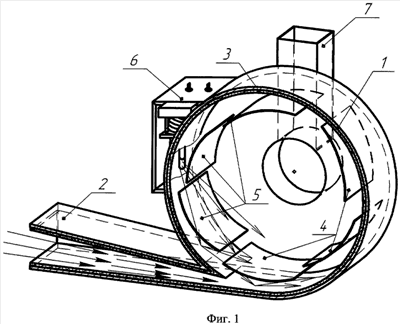

Изобретение относится к технике сушки, в частности к устройствам проведения тепло- и массообменных процессов, а именно к комбинированной сушке дисперсных материалов, и может быть использовано в пищевой, химической, фармацевтической и смежных с ними областях промышленности. В вихревой сушильной камере для сушки дисперсного материала в закрученном потоке теплоносителя с СВЧ-энергоподводом, включающей цилиндрический корпус с входным патрубком для ввода газовзвеси и отводящим патрубком для вывода высушенного материала, снабженный СВЧ-излучателем, новым является то, что внутренняя поверхность корпуса вихревой сушильной камеры снабжена фторопластовым покрытием для уменьшения истирания высушиваемого материала, патрубок для ввода газовзвеси выполнен сужающимся на входе в сушильную камеру, внутри вихревой сушильной камеры на ее боковой поверхности установлены локальные ускорители потока теплоносителя и направляющие вставки, выполненные из радиопрозрачного материала, причем локальные ускорители потока теплоносителя закреплены на боковой поверхности внутри вихревой сушильной камеры таким образом, чтобы сформировать устойчивый вращающийся кольцевой слой высушиваемых частиц материала и исключить возможность их накопления в зоне максимального сопротивления движению частиц, а направляющие вставки, отделяющие высушенные частицы от основного вращающегося кольцевого слоя и направляющие их в центральную зону вихревой сушильной камеры, расположены в зоне возврата частиц к точке подъема, СВЧ-излучатель установлен тангенциально на наружной цилиндрической поверхности корпуса вихревой сушильной камеры таким образом, чтобы наибольшая плотность потока электромагнитной энергии была сосредоточена в зоне вращающегося кольцевого слоя высушиваемых частиц материала. Технический результат изобретения заключается в повышении качества высушиваемого материала, в интенсификации процессов тепло- и массообмена за счет повышения активности гидродинамической обстановки в сушильной камере вследствие увеличения межфазных относительных скоростей теплоносителя и частиц дисперсного материала, в обеспечении стабильности закрученного потока газовзвеси и в снижении энергозатрат на процесс сушки, в повышении эффективности поглощения высушиваемым материалом подводимой энергии, в упрощении конструкции вихревой сушильной камеры. 3 ил.
