RU 2287751 С1, 20.11.2006. SU 922467 А1, 23.04.1982. SU 1305514 А1, 23.04.1987. SU 208536 А, 15.03.1968. ЕР 1818636 А1, 15.08.2007.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования Воронежская государственная технологическая академия (ГОУ ВПО ВГТА) (RU)
Изобретатели:
Шаповалов Юрий Николаевич (RU) Ульянов Андрей Николаевич (RU) Долгих Оксана Владимировна (RU) Скляднев Евгений Владимирович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования Воронежская государственная технологическая академия (ГОУ ВПО ВГТА) (RU)
Реферат

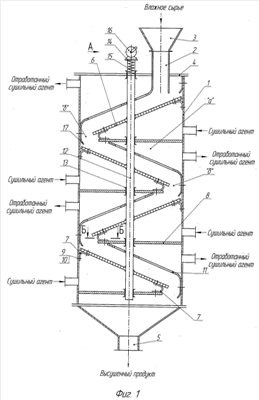

Изобретение относится к технике сушки мелкокусочных материалов и может быть использовано для сушки древесной щепы, опилок, гранулированных или рубленных отходов термопластов и других подобных материалов. В конвективной сушилке, содержащей вертикальную шахту прямоугольного сечения с загрузочным бункером и разгрузочным устройством, разделенную на секции, содержащие подводящие и отводящие коллекторы и наклонные сетчатые полки, новым является то, что наклонные сетчатые полки закреплены посредством гибких полотен на стенках секций и на горизонтальных перегородках, образующих совместно с нижней наклонной стенкой секции, имеющей отверстия, короб для отвода отработанного сушильного агента, снабжены механизмом вынужденных колебаний, выполненным в виде вертикального стержня, соединенного с каждой наклонной сетчатой полкой жестко и с каждой горизонтальной перегородкой - посредством направляющей с возможностью перемещения в ней, укрепленным своим верхним концом на горизонтальной площадке, установленной на пружинной опоре и содержащей закрепленный на ней вибратор, а пересыпные отверстия выполнены в виде щелей, образованных козырьком нижней наклонной стенки и нижним торцом сетчатой наклонной полки. Сушилка позволяет упростить конструкцию; повысить эффективность процесса сушки. 2 з.п. ф-лы, 3 ил.
