Открытое акционерное общество "Сибирский Агропромышленный Дом" (ОАО "САД") (RU)
Изобретатели:
Титов Михаил Степанович (RU) Колинко Вадим Павлович (RU) Колинко Павел Вадимович (RU) Маяровский Владимир Юрьевич (RU) Куршева Елена Владимировна (RU)
Патентообладатели:
Открытое акционерное общество "Сибирский Агропромышленный Дом" (ОАО "САД") (RU)
Реферат

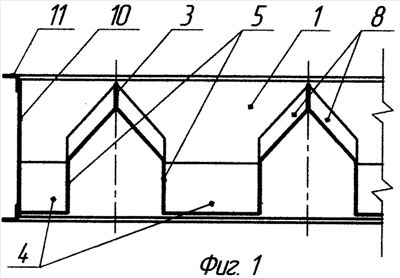

Изобретение может использоваться в сушилках зерна в сельском хозяйстве и элеваторной промышленности. Инвертор для зерносушилки в каждом варианте включает две несущие стенки. К их внутренним сторонам консольно прикреплены рассекатели и лотки, имеющие общие стенки, соединенные с доньями лотков. Лотки, прикрепленные к одной несущей стенке, расположены напротив рассекателей, прикрепленных к другой несущей стенке. Между смежными участками противолежащих рассекателей и лотков предусмотрены зазоры S. Верхи рассекателей и донья лотков имеют уклоны, направленные от несущих стенок. В инверторе по первому варианту рассекатель содержит две симметричные детали, которые соединены верхними кромками, образуя этим соединением верх данного двухскатного рассекателя. Каждая такая деталь имеет изгиб по линии, являющейся границей между скатом рассекателя и его вертикальной стенкой, общей с лотком, дно которого соединено с этой стенкой. Деталь выполнена из развертки, у которой сторона, обращенная к середине инвертора, имеет прямолинейную кромку. В инверторе по второму варианту, рассекатель содержит две детали, которые соединены верхними кромками, образуя этим соединением верх данного односкатного рассекателя. Первая деталь выполнена в виде вертикальной стенки, общей с одним из смежных лотков. Вторая деталь имеет изгиб по линии, являющейся границей между скатом рассекателя и его вертикальной стенкой, общей с другим смежным лотком. Эта деталь выполнена из развертки, у которой сторона, обращенная к середине инвертора, имеет прямолинейную кромку. В инверторе по третьему варианту, уклоны верха рассекателей и доньев лотков одинаковые по величине. Рассекатель содержит две симметричные детали, которые соединены верхними кромками, образуя этим соединением верх данного двухскатного рассекателя. Каждая из этих деталей одновременно является скатом рассекателя и его стенкой, общей с лотком, дно которого соединено с нижней кромкой этой детали. Изобретение позволяет исключить из контуров разверток изогнутых деталей рассекателей участки, ограниченные ломаными линиями, вогнутыми внутрь развертки. Это сокращает отходы материала и упрощает изготовление инверторов, что особенно важно в условиях единичного и мелкосерийного производства зерносушилок. 3 н.п. ф-лы, 11 ил.
