SU 922467 А1, 23.04.1982. RU 2068161 С1, 20.10.1996. RU 2064144 С1, 20.07.1996. RU 2318168 С1, 27.02.2008. ЕР 0862718 А1, 09.09.1998.
Имя заявителя:
ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ Воронежская государственная технологическая академия (RU)
Изобретатели:
Шаповалов Юрий Николаевич (RU) Ульянов Андрей Николаевич (RU) Долгих Оксана Владимировна (RU) Скляднев Евгений Владимирович (RU) Жучков Анатолий Витальевич (RU)
Патентообладатели:
ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ Воронежская государственная технологическая академия (RU)
Реферат

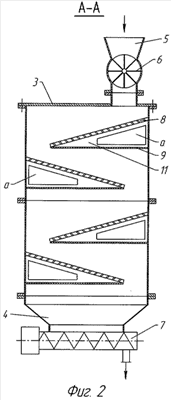

Изобретение относится к технике сушки мелкокусковых материалов и может быть использовано, в частности, для сушки древесной щепы, опилок, гранулированных или рубленых отходов полимеров и др. подобных материалов. В конвективном подогревателе, включающем вертикальную шахту прямоугольного сечения с наклонными перфорированными полками, образующими канал зигзагообразной формы для перемещения высушиваемого материала и индивидуальные полости для подвода сушильного агента, общие коллекторы для подачи и отвода сушильного агента, приемный бункер, крышку, днище и шнековый транспортер на выгрузке высушенного продукта, новым является то, что приемный бункер снабжен лопастным питателем для загрузки сырья, шахта составлена из установленных друг над другом царг, содержащих полости для подвода и отвода сушильного агента, к каждой царге подведены газоходы для подачи сушильного агента, на которых размещены эжекторы, по всей поверхности наклонных полок выполнены отверстия под углом 4550° к плоскости полок, сами же перфорированные полки наклонены к горизонту под углом, меньшим угла трения между высушиваемым продуктом и материалом полок. Изобретение должно повысить эффективность сушки за счет обеспечения равномерности движения материала по поверхности наклонных полок, уменьшить металлоемкость и габариты конструкции, обеспечение надежности, равномерности работы. 3 ил.
