СУШИЛКА ПОЧАТКОВ КУКУРУЗЫ

Номер публикации патента: 2180083

Вид документа:  C2  Страна публикации:  RU  Рег. номер заявки:  2000108392/13		Получить полное описание патента

Реферат

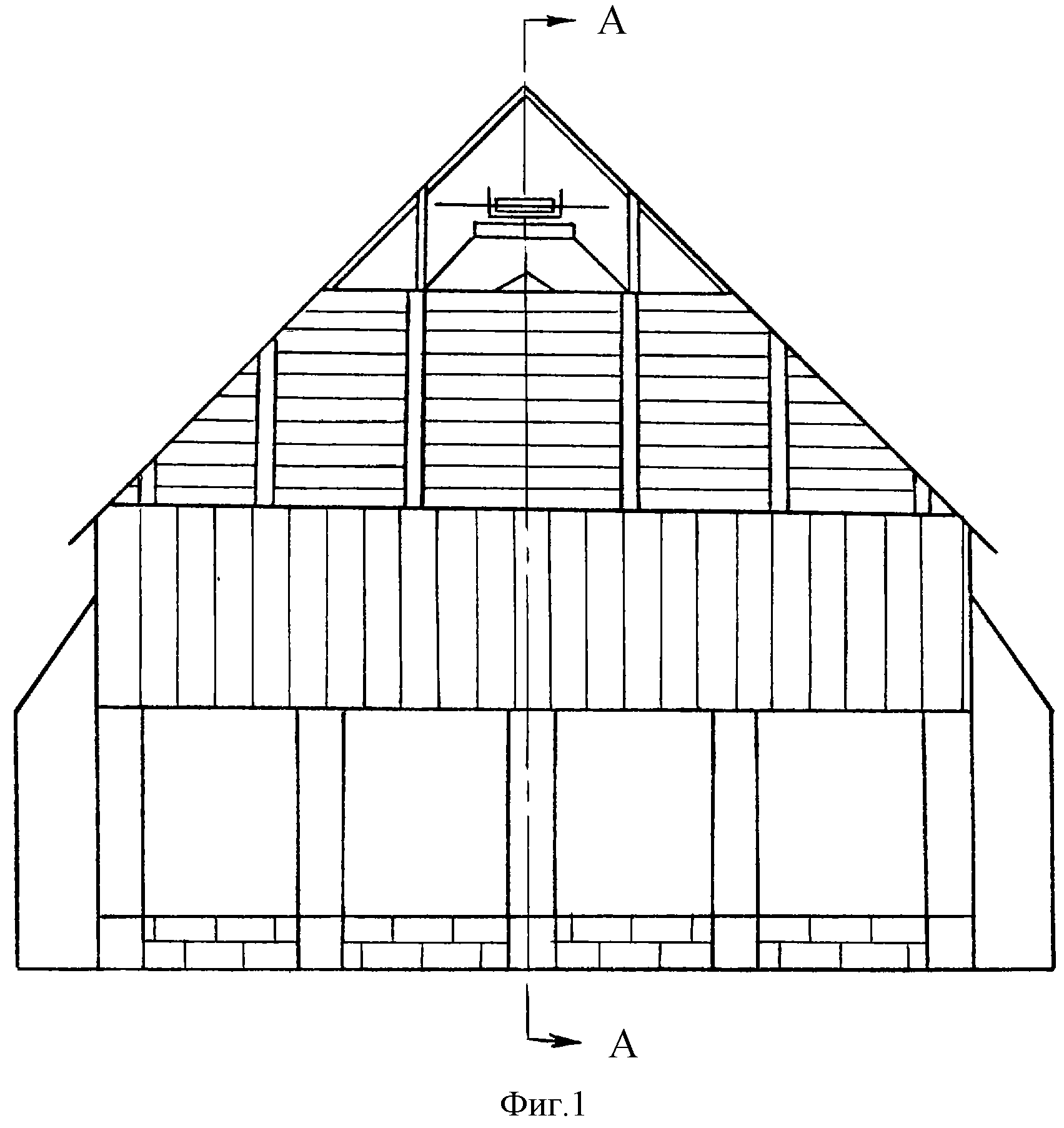

Изобретение относится к сельскохозяйственному машиностроению и может быть применено для сушки початков кукурузы. Сушилка початков кукурузы имеет трехступенчатый режим сушки и состоит из шахты, собранной из трех бункеров, имеющих различные формы, температурные режимы, время сушки и скорость прохождения початков кукурузы. Внутри первого, нижнего бункера, имеющего форму параллелепипеда, расположен распределительный коридор агента сушки с двухскатным перфорированным перекрытием, внутри которого в верхней половине стенок коридора имеются два ряда окон со съемными жалюзи для прохождения агента сушки и выхода початков кукурузы. В нижней половине коридора установлено два яруса разгрузочных устройств, состоящих из дозаторов-разгрузчиков цилиндрической формы с выемкой, снабженных плоскими лотками, на которых с зазором 100-180 мм, установлены вертикально-подвижные глухие планки, регулирующие поток початков кукурузы. Для равномерной работы разгрузочных устройств под лотками установлены гасители их ударов, от внешних же стенок распределительного коридора отходят перфорированные днища для подачи агента сушки, не доходящие до стен и полов бункера, образуя одновременно воздуховоды и выпускные отверстия. Наклонные полы бункера служат лотками для перемещения початков кукурузы к нижнему ярусу разгрузочных устройств, второй же и третий бункеры имеют форму четырехгранных усеченных пирамид. Сушилка обеспечивает эффективную равномерную сушку початков кукурузы в потоке как в семенном, так и в продовольственном режиме, проста в изготовлении и эксплуатации, работает в автоматическом режиме загрузки, сушки, разгрузки как периодически, так и непрерывно. 3 ил.
