| УСТАНОВКА ДЛЯ СУШКИ ЖОМА |  |
Номер публикации патента: 2178866 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F26B021/04 F26B017/22 | | Аналоги изобретения: | КОПЕЙКОВСКИЙ В.М. и др. Технология производства растительных масел. - М.: Легкая и пищевая промышленность, 1982, с.324-325, 335-336. SU 1590901 А1, 07.09.1990. SU 800548 A, 30.01.1981. СН 623918 А5, 30.06.1981. |
| Имя заявителя: | Харин Владимир Михайлович | | Изобретатели: | Харин В.М.
Рудаков Ю.И.
Харин М.В.
Кобрисев М.И. | | Патентообладатели: | Харин Владимир Михайлович
Рудаков Юрий Игнатьевич
Харин Михаил Владимирович
Кобрисев Михаил Иванович |
Реферат | |

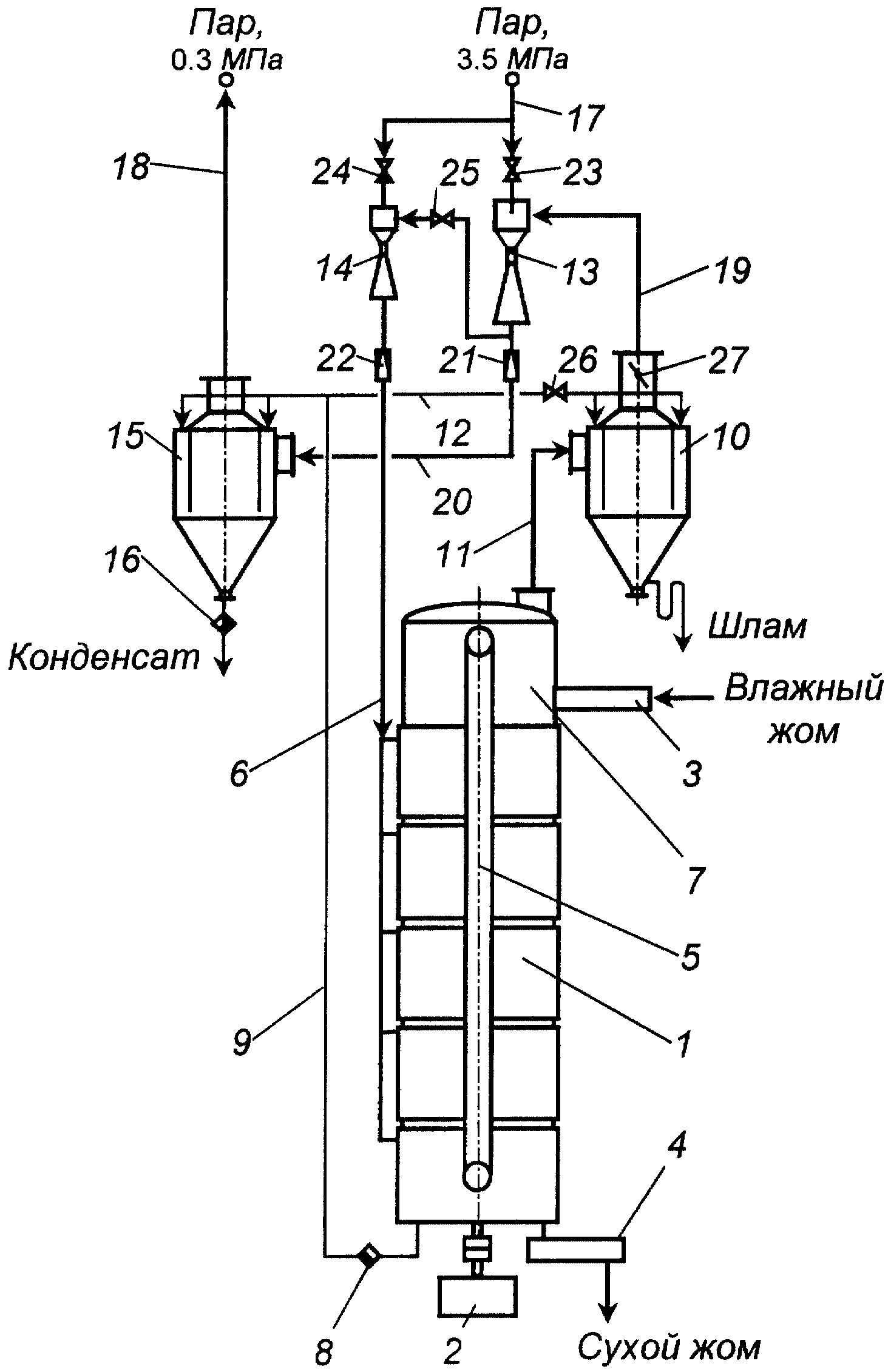

Изобретение предназначено для использования на сахарных заводах. Установка содержит чанный испаритель 1, снабженный греющими рубашками, трубопроводами 6 подачи пара в рубашки, конденсатопроводом 9, устройствами 3, 4 загрузки и выгрузки жома, перемешивающим устройством 2 и аспирационной трубой 5, а также мокрый циклон 10, снабженный трубопроводами 11 и 12 подвода и отвода вторичного пара и промывной воды. Причем установка также снабжена двумя эжекторами 13, 14, смесительным теплообменником 15, трубопроводами 17, 18 подвода пара высокого давления и отвода пара низкого давления, при этом трубопровод 17 пара высокого давления подведен к соплам эжекторов 13, 14, трубопровод 19 отвода пара из циклона присоединен к приемному патрубку эжектора 1-й ступени сжатия, приемный патрубок эжектора 2-й ступени присоединен к диффузору эжектора 1-й ступени, трубопровод 6 подачи пара в рубашки испарителя присоединен к диффузору эжектора 2-й ступени, теплообменник 15 снабжен конденсатоотводчиком 16 и подключен к диффузору эжектора 1-й ступени и конденсатопроводу 9, трубопровод 18 отвода пара низкого давления присоединен к теплообменнику 15, а трубопровод 12 подвода промывной воды в циклон 10 подключен к конденсатопроводу 9. Изобретение позволит сократить энергозатраты на сушку жома, снизить его потери и повысить качество. 1 ил.
|
