RU 2337287 C1, 27.10.2008. RU 2305237 C1, 27.08.2007. SU 924473 A, 30.04.1982. SU 370423 A, 25.04.1973. CN 201322520 Y, 07.10.2009. DE 2950714 A, 25.06.1981.
Имя заявителя:
Кочетов Олег Савельевич (RU), Стареева Мария Олеговна (RU)
Изобретатели:
Кочетов Олег Савельевич (RU) Стареева Мария Олеговна (RU)
Патентообладатели:
Кочетов Олег Савельевич (RU) Стареева Мария Олеговна (RU)
Реферат

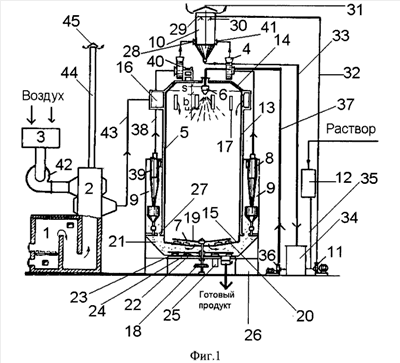

Изобретение относится к сушильной технике, в частности к установкам для сушки растворов и суспензий, и может быть использовано в химической, пищевой и других отраслях промышленности. В распылительной сушилке, содержащей цилиндро-коническую сушильную камеру, цилиндрический корпус, конические крышку и днище, воздуховод для подачи теплоносителя, охватывающий корпус сушилки снаружи, причем на днище размещено скребковое устройство с приводным валом, снаружи корпуса расположен короб с циклонами, выход которых соединен воздуховодом со входом вентиляторов, установленных на крышке сушильной камеры, а нагнетающие магистрали вентиляторов соединены посредством патрубков со скруббером, в верхней части которого расположен коллектор с форсунками, который соединен с подающей магистралью и нагнетающим насосом, теплоноситель из воздухоподогревателя по магистрали поступает в воздуховод для подачи в сушильную камеру, скребковое устройство представляет собой рычаг, центр которого соединен с приводным валом, а плечи выполнены наклонными и параллельными образующим конической поверхности днища, причем к плечам рычага жестко прикреплены скребки, выполненные из материала, инертного по отношению к исходному раствору, суспензии, а к днищу сушильной камеры присоединен конический короб, в нижней части которого расположено дополнительное скребковое устройство, выполненное в виде рычага, центр которого соединен с приводным валом, а плечи выполнены горизонтальными и параллельными горизонтальной поверхности днища конического короба, в котором расположен бункер для сбора готового продукта, а в нижней части установлен вибратор. Форсунка состоит из цилиндрической части с внешней резьбой для подсоединения к штуцеру распределительного трубопровода, подводящего раствор, суспензию, конической переходной части и цилиндрической части с большим размером диаметрального сечения, и с внутренней резьбовой поверхностью, а соосно корпусу, в его нижней части закреплено сопло, образованное цилиндрической поверхностью с внешней резьбой, взаимодействующей с цилиндрической частью корпуса, при этом цилиндрическая поверхность сопла переходит в коническую поверхность и замыкается торцевой, перпендикулярной оси корпуса, глухой перегородкой, с жиклером в ее центре, выполненным осесимметричным соплу и состоящим из цилиндрического и конического дроссельных отверстий, соединенных последовательно, причем больший диаметр конического отверстия расположен на глухой перегородке сопла, при этом корпус и сопло образуют три, соосных между собой внутренних цилиндрических камеры, а на сопле, со стороны, противоположной подводу раствора, суспензии, выполнен дополнительный ряд жиклеров, которые образованы, по крайней мере, тремя парами взаимно перпендикулярных вертикальных каналов для прохода раствора, суспензии и горизонтальных каналов, которые пересекаются на конической боковой поверхности сопла и образуют выходные отверстия каждого из жиклера, при этом парные каналы расположены под прямым углом друг к другу в продольных плоскостях корпуса, а коническая боковая поверхность сопла выполнена с углом при вершине, равным 90°. Технический результат - повышение производительности установки путем уменьшения налипания высушиваемого материала на стенки сушильной камеры. 2 ил.
