УСТАНОВКА СУШИЛЬНАЯ КОНВЕЙЕРНАЯ НЕПРЕРЫВНОГО ДЕЙСТВИЯ

Номер публикации патента: 2175427

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  2000106990/06		Получить полное описание патента

Реферат

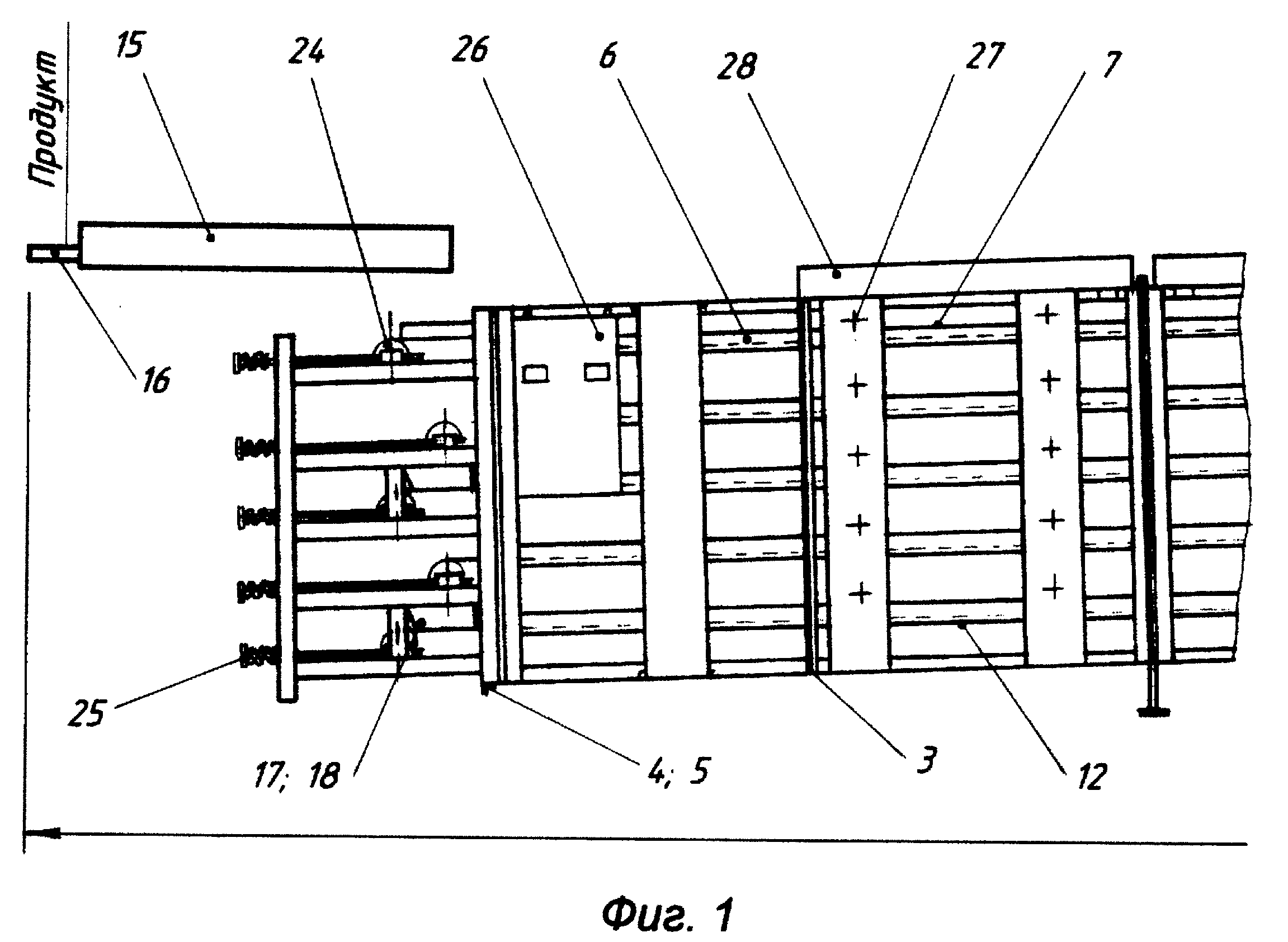

Установка предназначена для сушки твердых полупродуктов, в частности короткорезанных макаронных изделий, чая, ягод, целебных трав, шинкованных овощей и фруктов, на предприятиях малого бизнеса. Установка содержит в каркасе 1 из вертикальных и горизонтальных стоек 3, 4, наклоненном к раскладчику 15, распределение полупродуктов равномерно по всей ширине ленты верхнего конвейера, одного из пяти, установленных в каркасе параллельно друг над другом. Каркас выполнен сборным из отдельных секций. В последней секции от раскладчика установлен приводной механизм, а над верхней рабочей ветвью ленты в каждой секции установлены нагревательные элементы инфракрасного излучения, жестко связанные с каркасом и имеющие отражатели, которые поддерживают нижние ветви 12 ленты. Соседние конвейеры выполнены с возможностью вращения ленты в противоположных направлениях, а нечетные конвейеры смещены по длине в сторону раскладчика на величину, достаточную для перекантовки полупродуктов с конвейера на конвейер. Нагревательные элементы включаются индивидуально с помощью тумблеров. Над концами ленты установлены экранирующие щитки 17, выполненные в форме ковша из синтетического материала, которые жестко связаны с каркасом и исключают рассыпание полупродуктов при перекантовке. Ленты выполнены непрерывными из синтетического материала. В первой секции от раскладчика над верхней рабочей ветвью расположен загрузочный бункер 16 раскладчика, а под нижним конвейером в последней секции от раскладчика установлен разгрузочный лоток. Приводной механизм установки состоит из электродвигателя постоянного тока, спироидного редуктора, цепной передачи, клиноременной передачи, ведущих барабанов. В первой секции от раскладчика расположены ведомые барабаны, натяжное устройство 25 и электрошкаф. Ведомые и ведущие барабаны попарно соединены лентой. Направляющие уголки, выполненные в каркасе, поддерживают верхнюю рабочую ветвь каждой ленты. Над верхним конвейером на каркасе установлены съемные навесные кожуха. Сушка полупродуктов осуществляется прогрессивным способом прерывистого облучения, когда их нагрев инфракрасными лучами сочетают с охлаждением воздухом, что предотвращает полупродукты от растрескивания и коробления. Модульное исполнение каркаса облегчает обслуживание и позволяет использовать установку без ограничения по длине рабочих помещений, по объему полупродуктов, при неполной ее загрузке. Применение бесшумных нагревательных элементов резко снижает уровень шума. 1 з.п. ф-лы, 3 ил.
