SU 1196637 A1, 07.12.1985. SU 7646429 A1, 25.09.1980. SU 1229535 A1, 07.05.1986. SU 769246 A1, 07.10.1980. US 2004206135 A1, 21.10.2004.
Имя заявителя:
ООО "Научно-производственное Предприятие Цемент-Новые Технологии" (RU)
Изобретатели:
Выхованко Святослав Васильевич (RU) Игнатов Геннадий Николаевич (RU) Печерский Александр Васильевич (RU)
Патентообладатели:
ООО "Научно-производственное Предприятие Цемент-Новые Технологии" (RU)
Реферат

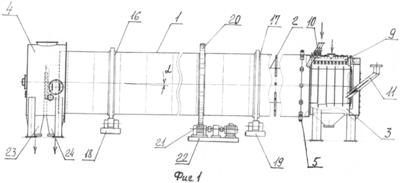

Изобретение относится к сушильной технике. Сушилка содержит расположенные концентрично относительно друг друга и жестко скрепленные между собой наружный и внутренний барабаны, которые установлены наклонно под углом к горизонтали между загрузочной и выгрузочной камерами с возможностью одновременного их вращения. Барабаны со стороны загрузочной и выгрузочной камеры жестко скреплены между собой одним круговым рядом теплопередающих труб, а со стороны выгрузочной камеры в конце наружного барабана в кольцевом пространстве между барабанами установлена плавающая опора для беспрепятственного теплового удлинения внутреннего барабана, установленный в загрузочной камере конец внутреннего барабана выполнен длиннее конца наружного барабана и на его внешней поверхности закреплены кольцевые ребра для охлаждения, а в верхней части этой камеры расположен водяной коллектор для раздачи воды на охлаждение, на загрузочной камере установлены течка для загрузки сыпучего материала в кольцевое пространство между барабанами и течка для загрузки горячего продукта - теплоносителя, например клинкера, в полость внутреннего барабана, в стенке средней части внутреннего барабана выполнены радиальные отверстия, в которые вставлены и жестко соединены со стенкой теплопередающие трубы, связанные между собой на внешней поверхности внутреннего барабана спиралями с образованием лопастей для продвижения сыпучего материала в сторону выгрузки, установленный в выгрузочной камере конец внутреннего барабана выполнен длиннее конца наружного барабана для раздельной выгрузки охлажденного продукта-теплоносителя, например клинкера, из полости внутреннего барабана и сыпучего материала из кольцевого пространства между барабанами. Это позволяет повысить эффективность барабанной сушилки. 2 ил.
