Открытое акционерное общество Уральский научно-исследовательский технологический институт (ОАО УралНИТИ) (RU)
Изобретатели:
Артемкин Алексей Александрович (RU) Колмаков Александр Владиславович (RU)
Патентообладатели:
Открытое акционерное общество Уральский научно-исследовательский технологический институт (ОАО УралНИТИ) (RU)
Реферат

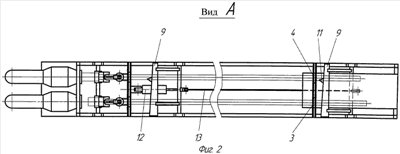

Изобретение относится к устройствам и способам нагрева и может быть использовано для сушки преимущественно внутренней поверхности длинномерных труб. Установка для сушки труб содержит раму, ложемент с гнездами (3) и (4), выполненными V-образной формы, механизмы поджима, выполненные в виде двуплечих рычагов, шарнирно закрепленных на раме и соединенных с приводом, перекладчик, выполненный в виде рычагов, шарнирно установленных на поперечных осях. Верхние плечи рычагов выполнены в виде наклонной пластины (9), выполненной с уклоном в сторону разгрузки, с упором (11). Нижние плечи рычагов соединены с приводом (12) посредством тяги (13). Подачу воздуха осуществляют вентилятором через калорифер и сопла. Способ сушки труб, в котором трубы последовательно укладывают в V-образные гнезда, включает циклы сушки путем подачи через трубы горячего воздуха, периодически перекладчиком, снабженным наклонной пластиной с упором, поднимают из гнезд трубы и перекатывают их по наклонной пластине таким образом, что первая труба после цикла сушки из первого ряда гнезд перекатывается по наклонной пластине до упора, а затем при опускании перекладчика переходит во второй ряд гнезд, в первый ряд гнезд поступает вторая труба, после цикла сушки двух труб поднимают перекладчик, первая труба уходит на разгрузку, вторая труба перекатывается до упора, а затем при опускании перекладчика поступает во второй ряд гнезд, а в первый ряд гнезд поступает третья труба, при этом трубы при перекатывании с одной позиции на другую совершают, по меньшей мере, один оборот, а жидкость, оставшаяся в трубе после первого цикла сушки, при перекатывании трубы во второй ряд гнезд равномерно распределяется тонким слоем по всему внутреннему периметру трубы и окончательно удаляется на последующем цикле сушки. Техническим результатом является повышение производительности и эффективности сушки труб. 2 н. и 2 з.п.ф-лы, 3 ил.
