Общество с ограниченной ответственностью "Ультразвуковая техника - инлаб" (RU)
Изобретатели:
Иванов Вячеслав Александрович (RU) Новик Александр Алексеевич (RU) Новик Алексей Александрович (RU) Новик Алена Александровна (RU)
Патентообладатели:
Общество с ограниченной ответственностью "Ультразвуковая техника - инлаб" (RU)
Реферат

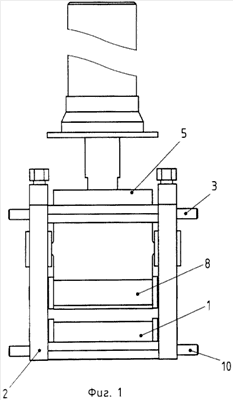

Изобретение относится к деревообрабатывающей промышленности, в частности может быть использовано для формирования поверхности плоских изделий, таких как доска, вагонка, паркет. Достигаемый технический результат - уменьшение потерь ультразвуковых колебаний с сохранением механической безопасности излучателя. Устройство для ультразвуковой обработки древесины содержит устройство перемещения обрабатываемого изделия, выполненное в виде роликов 1, которые закреплены в подшипниках, установленных в боковых стенках 2 устройства. Боковые стенки стянуты стяжками 3. Перпендикулярно роликам 1 над ними установлен ультразвуковой преобразователь с излучателем 5. Часть рабочего торца излучателя имеет скос в направлении поступления обрабатываемого изделия в зону обработки, а поверхность второй части торца выполнена горизонтальной. Со стороны выхода изделия из зоны обработки в боковых стенках закреплен упор 8, препятствующий отклонению преобразователя и выполненный в виде ролика. В боковых стенках 2 выполнены продольные сквозные пазы, в которых установлены стойки 10 с возможностью их перемещения вдоль пазов вместе с закрепленными на них фланцами, которыми снабжен излучатель. 2 з.п. ф-лы, 3 ил.
