ВАКУУМ - СУБЛИМАЦИОННАЯ СУШИЛКА

Номер публикации патента: 2183307

Вид документа:  C2  Страна публикации:  RU  Рег. номер заявки:  2000118947/06		Получить полное описание патента

Реферат

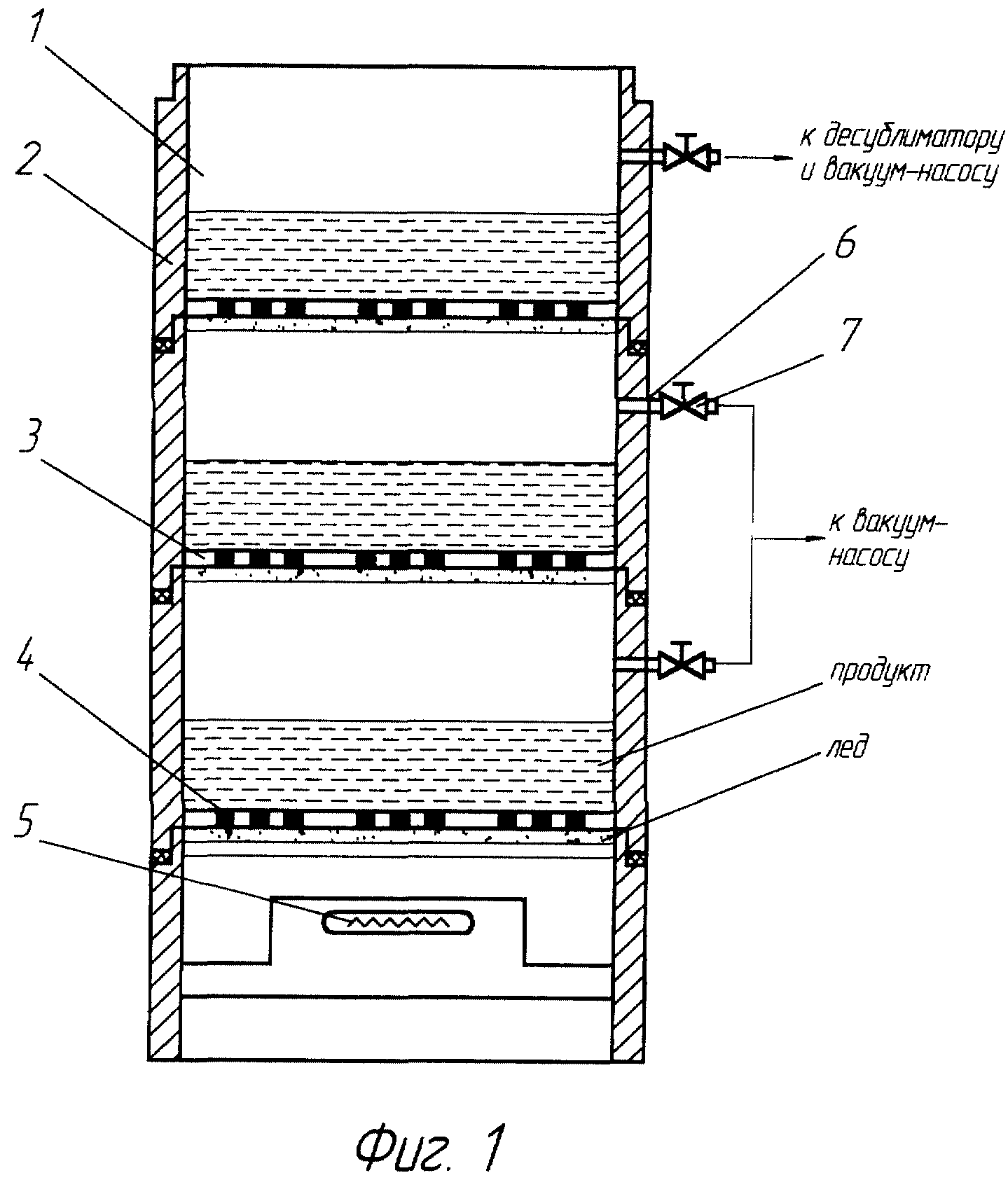

Изобретение относится к сушильной технике, в частности к оборудованию для сублимационной сушки, и может быть использовано в химической, микробиологической и пищевой промышленности. В вакуум-сублимационной сушилке, содержащей вакуумную камеру, состоящую из герметично соединяющихся секций 1, снабженных патрубком с запирающим клапаном, установленным с возможностью подключения к вакуум-насосу, вакуум-насос, десублиматор, нагреватель, секции выполнены с двойным дном 3, в котором установлены термоэлектрические модули 4, представляющие собой полупроводниковые устройства, состоящие из полупроводниковых ветвей с проводимостью p- и n-типа, расположенных между двумя диэлектрическими подложками, на поверхностях которых имеются коммутационные площадки, соединяющие полупроводниковые ветви в единую электрическую цепь. Принцип действия термоэлектрических элементов основан на эффекте Пельтье. При прохождении постоянного электрического тока одна из подложек термоэлектрического элемента охлаждается, а другая нагревается. В данном случае верхние подложки будут играть роль нагревателей, а нижние - десублиматора, т.е. устройства, на котором происходит вымораживание влаги. Изобретение должно обеспечить снижение энергозатрат на процесс десублимации и равномерность процесса сушки. 2 ил.
