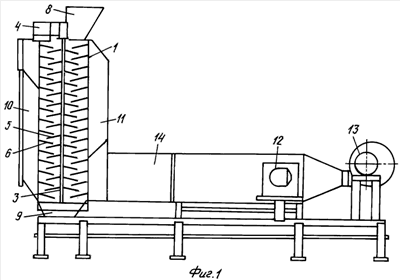

Изобретение относится к технике сушки сыпучих зернистых материалов с использованием горячего воздуха и может быть использовано в области сельского хозяйства для сушки зерна. Устройство для подогрева зерна содержит камеру шахтного типа, установленный в ней ротор, загрузочное и разгрузочное устройства, а также перемещающие зерно элементы, расположенные поярусно. Устройство снабжено системой подвода теплоносителя, а перемещающие зерно элементы имеют тарельчатую форму и ступенчатую наружную поверхность и выполнены как вращающимися, так и неподвижными, причем вращающийся и неподвижный элемент образуют пару и обращены друг к другу вогнутыми поверхностями, причем неподвижный элемент выполнен с диаметром большим, чем диаметр вращающегося элемента. Вращающиеся элементы могут быть закреплены на роторе, а неподвижные - на стенках камеры. Вращающиеся и неподвижные элементы могут быть выполнены с использованием антипригарного материала. Каждый тарельчатый элемент может быть снабжен скребками для снятия зерна. А устройство может быть снабжено окном для визуального контроля. Изобретение позволяет существенно снизить энергозатраты на подогрев зерна за счет увеличения поверхности нагрева и разрыхления зерна. 4 з.п. ф-лы, 6 ил.
