Федеральное государственное унитарное предприятие "Государственный научный центр лесопромышленного комплекса" (RU), Общество с ограниченной ответственностью "НовоТранс" (RU)
Изобретатели:
Бомбин Альберт Михайлович (RU) Кондратюк Владимир Александрович (RU) Воскобойников Игорь Васильевич (RU) Мордвинов Павел Сергеевич (RU) Мордвинова Юлия Альбертовна (RU) Щелоков Вячеслав Михайлович (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Государственный научный центр лесопромышленного комплекса" (RU) Общество с ограниченной ответственностью "НовоТранс" (RU)
Реферат

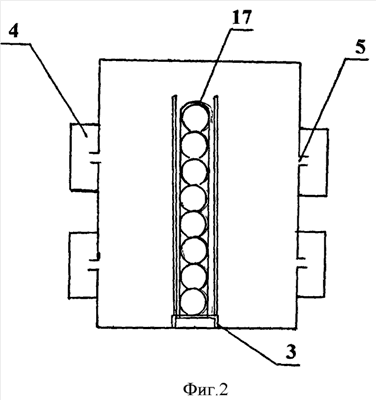

Изобретение относится к сушильной технике, а именно к технологическим процессам и установкам для СВЧ-сушки длинномерных древесных материалов. Устройство для СВЧ-сушки лесоматериалов содержит камеру с дверью, механизм загрузки. С противолежащих боковых сторон камеры расположены группы поярусно расположенных СВЧ-источников в виде магнетронов, сообщающихся через волноводы с камерой. Открытый конец волновода расположен под углом 45° относительно продольной оси камеры. Магнетроны соединены с системой управления в виде многоканального программируемого реле для реализации процесса регулирования мощности магнетронов, режима их включения и выключения. Каждый канал выхода программируемого реле электрически соединен с поярусно расположенной группой магнетронов и противолежащей ей группой магнетронов на противоположной стороне камеры. К одному из каналов выхода параллельно подсоединены магнетроны центральной группы и магнетроны противоположной группы на противолежащей стороне камеры. К следующему каналу аналогично подсоединены следующие группы магнетронов, которые смещены по длине камеры и расположены с противолежащих сторон от указанных центральных групп магнетронов. К каждому последующему каналу 1012 аналогично подсоединены магнетроны последующих групп, которые размещены по обе стороны от предыдущих к ним групп магнетронов. Устройство содержит систему обеспечения неглубокого вакуума в камере с поярусно расположенными трубопроводами. При реализации процесса СВЧ-сушки длинномерный крупномерный лесоматериал с боковых сторон и сверху укрывают радиопрозрачным влагонепроницаемым материалом, включают систему управления магнетронов. Сушку длинномерных лесоматериалов осуществляют при двухстороннем СВЧ-нагреве обрабатываемых зон лесоматериалов, в многоэтапном последовательном расширении зон нагрева от центральной зоны обработки к последующим в направлении к обоим торцам лесоматериалов, в регулировании мощности СВЧ-источников на каждом этапе. СВЧ-мощность последовательно увеличивают в каждой зоне обработки при одновременном отключении СВЧ-источников в центральной зоне и во всех предыдущих зонах в направлении к центральной, при этом в камере со стороны торцев обрабатываемых лесоматериалов импульсно создают локальный вакуум. Изобретение должно обеспечить снижение энергозатрат, упростить технологический процесс при сохранении качества сушки длинномерных лесоматериалов, предпочтительно брусьев, бревен. 2 н. и 4 з.п. ф-лы, 5 ил.
