| СПОСОБ СУШКИ ДИСПЕРСНОГО МАТЕРИАЛА И ВИХРЕВАЯ КАМЕРА ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ |  |
Номер публикации патента: 2178543 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F26B003/10 F26B017/10 | | Аналоги изобретения: | RU 2060832 C1, 27.05.1996. SU 1121563 A, 30.10.1984. SU 1546814 A1, 28.02.1990. SU 1550302 A2, 15.03.1990. SU 324460 A, 15.02.1972. CH 592285 A5, 31.10.1977. US 3600817 A, 24.08.1971. |
| Имя заявителя: | Институт теплофизики СО РАН | | Изобретатели: | Дворников Н.А. | | Патентообладатели: | Институт теплофизики СО РАН
Дворников Николай Алексеевич |
Реферат | |

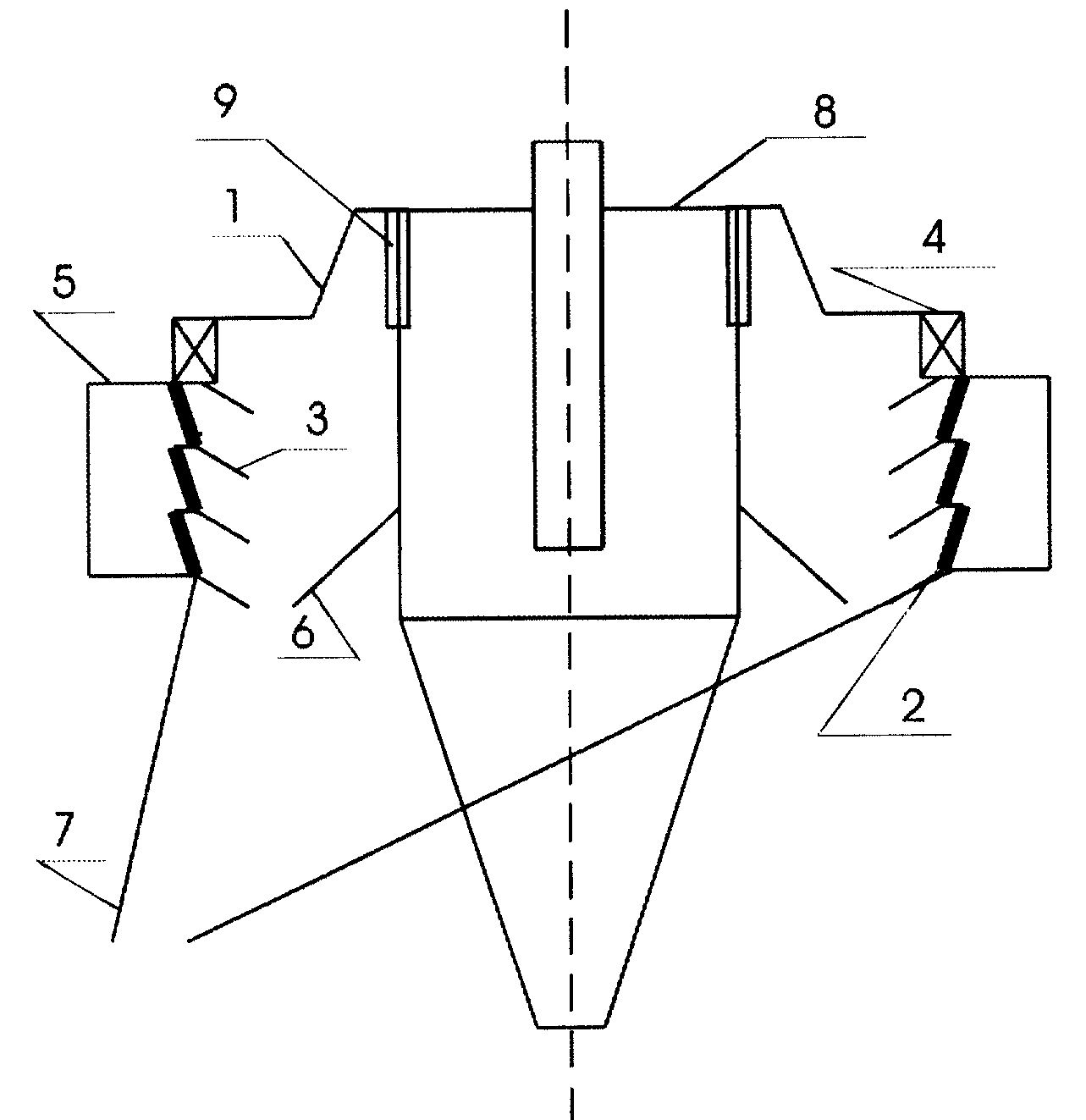

Изобретение относится к технике тепломассообменных и химических процессов, а именно к сушке вихревым потоком дисперсного материала, и может быть использовано для сушки частиц с преимущественно поверхностной влагой, в частности углей мелких фракций; способ отличается тем, что сформированный псевдоожиженный слой многократно переводят в разреженное состояние, закрученный поток газа после прохождения слоя частиц направляют вверх, а мелкие частицы материала подвергают дополнительной сепарации. С целью предотвращения накопления крупных частиц в слое, в области концентрации крупных частиц в псевдоожиженном слое, осуществляется дополнительный переток частиц сверху вниз. Для осуществления указанного способа предложена вихревая камера, отличающаяся тем, что выше и ниже каждого из кольцевых завихрителей установлены конические полки 3, внутри вихревая камера снабжена циклоном 8 с примыкающей к внешней стенке циклона конической полкой с отверстием, обеспечивающим поток крупной фракции сверху вниз. 2 с. и 2 з. п. ф-лы, 1 ил.
|
