RU 93928 U1, 10.05.2010. RU 76338 U1, 20.09.2008. RU 88099 U1, 27.10.2009. US 5154741 A, 13.10.1992. JP 2000-161847 A, 16.06.2000.
Имя заявителя:
Закрытое акционерное общество Финансовая компания "Центр Космос-Нефть-Газ" (RU)
Изобретатели:
Лачугин Иван Георгиевич (RU) Шевцов Александр Петрович (RU) Безъязычная Надежда Александровна (RU) Марушак Галина Максимовна (RU) Тронько Нелля Владимировна (RU)
Патентообладатели:
Закрытое акционерное общество Финансовая компания "Центр Космос-Нефть-Газ" (RU)
Реферат

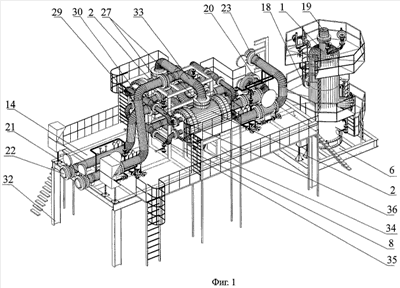

Изобретение относится к технике тепловой обработки и сепарации газовых и газоконденсатных смесей от влаги и тяжелых углеводородов. Комплекс блоков промежуточной сепарации газовых или газожидкостных смесей включает газосепаратор промежуточный, блок пластинчатых теплообменников и арматурные узлы. Газосепаратор выполнен сблокированным с монтажно-транспортной опорной платформой с возможностью горизонтального и/или параллельного к ней размещения в транспортном положении и последующего перевода и фиксации в вертикальном рабочем положении. Блок теплообменников и разнесенные по обе стороны от него арматурные узлы размещены каждый на автономной монтажно-транспортной опорной конструкции. Опорные конструкции объединены в одну эксплуатационную платформу, которая по обе стороны от арматурных узлов дополнена соосными в плане с проекциями осей теплообменников металлоконструкциями с образованием контурного и промежуточного силового каркаса эксплуатационной платформы. Опорная платформа газосепаратора установлена на условной нулевой отметке объекта. Эксплуатационная платформа установлена с превышением над опорной платформой газосепаратора с соблюдением условия, при котором ось трубопровода, подводящего сырой газ от теплообменников к газосепаратору, пересекает плоскость стыковки с его входным штуцером на высоте не ниже оси последнего и ориентирована с нисходящим уклоном к нему. Технический результат состоит в повышении удельной эффективности очистки на единицу затрат, улучшении технико-экономических и экологических показателей за счет компактной объемной компоновки. 13 з.п. ф-лы, 8 ил.
