US 5685170 А, 11.11.1997. DE 19728153 A1, 07.01.1999. US 2004079107 A1, 29.04.2004. US 4444577 A, 24.04.1984. US 4846863 A, 11.07.1989. RU 2088866 C1, 27.08.1997.

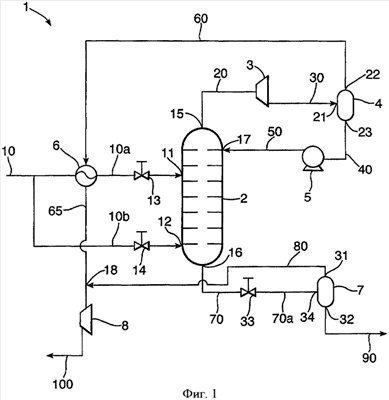

Способ обработки потока природного газа включает стадии подачи частично сконденсированного сырьевого потока (10), имеющего давление свыше 50 бар, в первый аппарат (2) для разделения газа/жидкости, разделения сырьевого потока (10) в первом аппарате (2) для разделения газа/жидкости на первый поток (20) пара и первый поток (70) жидкости, расширения первого потока (20) пара с получением частично сконденсированного первого потока (30) пара, подачи потока (30) пара во второй аппарат (4) для разделения газа/жидкости, разделения потока (30) во втором аппарате (4) для разделения газа/жидкости на второй поток (60) пара и второй поток (40) жидкости, повышения давления второго потока (40) жидкости до давления, равного по меньшей мере 50 бар, с получением в результате сжатого второго потока (50) жидкости и возврата сжатого второго потока (50) жидкости в первый аппарат (2) для разделения газа/жидкости. Первый поток (70) жидкости направляют в третий аппарат (7) для разделения газа/жидкости, который представляет собой дебутанизатор, с получением третьего потока (80) пара и третьего потока (90) жидкости, причем третий поток (80) пара обогащен бутаном и низкокипящими углеводородами по сравнению с третьим потоком (90) жидкости. Использование изобретения позволит уменьшить потребление энергии. 2 н. и 12 з.п. ф-лы, 2 ил.
