US 6962062 В2, 08.11.2005. US 5907959 А, 01.06.1999. US 6662594 В2, 16.12.2003. RU 2287120 С2, 10.01.2006. RU 2054609 C1, 20.02.1996.
Имя заявителя:
Л'ЭР ЛИКИД, СОСЬЕТЕ АНОНИМ ПУР Л'ЭТЮД Э Л'ЭКСПЛУАТАСЬОН ДЕ ПРОСЕДЕ ЖОРЖ КЛОД (FR)
Изобретатели:
БАШЕЛЬЕ Фредерик (FR) СУНЬ Шаохуа (CN)
Патентообладатели:
Л'ЭР ЛИКИД, СОСЬЕТЕ АНОНИМ ПУР Л'ЭТЮД Э Л'ЭКСПЛУАТАСЬОН ДЕ ПРОСЕДЕ ЖОРЖ КЛОД (FR)
Реферат

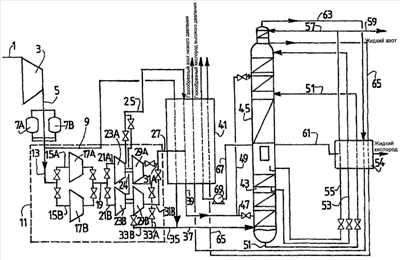

Способ разделения воздуха осуществляют в дистилляционной системе, включающей, по меньшей мере, колонну высокого давления (43) и колонну низкого давления (45). Воздух сжимают в главном компрессоре (3), сжатый воздух охлаждают в линии теплообмена (41) и пересылают из линии теплообмена (41) в колонну высокого давления (43). В первом режиме работы, по меньшей мере, 90% воздуха, сжатого в главном компрессоре (3), дополнительно сжимают до первого давления, по меньшей мере, на 30 бар большего, чем давление колонны высокого давления (43). Воздух при первом давлении пересылают в линию теплообмена (41), охлаждают и разделяют на две части, при этом одну часть ожижают и пересылают в дистилляционную систему, а одну часть расширяют в турборасширителе (29А, 29В) перед отправлением в колонну высокого давления (43). Во втором режиме работы, самое большее, 70% воздуха, сжатого в главном компрессоре (3), дополнительно сжимают до первого давления, по меньшей мере, на 30 бар большего, чем давление колонны высокого давления (43). Воздух при первом давлении пересылают в линию теплообмена (41), охлаждают и разделяют на две части, при этом одну часть ожижают и пересылают в дистилляционную систему, а одну часть расширяют в турборасширителе (29А, 29В) перед отправлением в колонну высокого давления. По меньшей мере, 30% воздуха, сжатого в главном компрессоре (3), пересылают при выходном давлении главного компрессора (3) в линию теплообмена (41), охлаждают и пересылают в колонну высокого давления (43). Техническим результатом является снижение капитальных затрат. 2 н. и 8 з.п. ф-лы, 1 ил.
