СПОСОБ И УСТАНОВКА ДЛЯ РАЗДЕЛЕНИЯ ВОЗДУХА ПУТЕМ КРИОГЕННОЙ ДИСТИЛЛЯЦИИ

Номер публикации патента: 2428641

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2010108511/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F25J003/04
Аналоги изобретения: US 2005126221 A1, 16.06.2005. SU 787829 A1, 15.12.1980. RU 2054609 C1, 20.02.1996. US 5907959 А, 01.06.1999. ЕР 1586838 A1, 19.10.2005. FR 2831249 A1, 25.04.2003.

Имя заявителя: Л'ЭР ЛИКИД, СОСЬЕТЕ АНОНИМ ПУР Л'ЭТЮД Э Л'ЭКСПЛУАТАСЬОН ДЕ ПРОСЕДЕ ЖОРЖ КЛОД (FR)
Изобретатели: ГИЙЯР Ален (FR)
ЖАУАНИ Лазад (JP)
ПОНТОН Ксавье (CA)
Патентообладатели: Л'ЭР ЛИКИД, СОСЬЕТЕ АНОНИМ ПУР Л'ЭТЮД Э Л'ЭКСПЛУАТАСЬОН ДЕ ПРОСЕДЕ ЖОРЖ КЛОД (FR)

Реферат

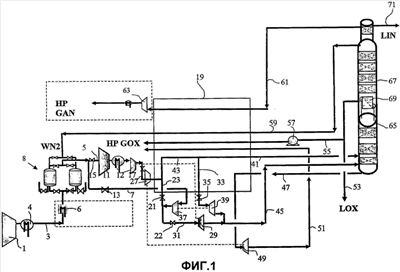

Способ производства жидкого продукта (53) и газообразного продукта (55, 61) путем криогенной дистилляции воздуха производит больше жидкости в качестве конечного продукта в втором режиме, чем в первом режиме. Во всех режимах работы сжатый и очищенный газообразный воздух охлаждается в линии (19) теплообмена и направляется в колонну колонной системы (65, 67). Поток жидкости (55), насыщающий компонент воздуха, удаляется из колонны колонной системы и испаряется в линии теплообмена. Воздух (3) при повышенном давлении направляется в линию теплообмена, конденсируется и направляется в колонную систему, и часть поданного воздуха направляется к одному из по меньшей мере двух расширителей (29, 39), и затем в колонну колонной системы. В соответствии с первым режимом работы часть (7) поданного воздуха удаляют из промежуточной точки линии теплообмена, сжимают при криогенной температуре в холодном компрессоре (37) и направляют к линии теплообмена для дальнейшего охлаждения, и направляют в колонную систему, а часть поданного воздуха направляется в первый расширитель (39). В соответствии со вторым режимом весь поданный воздух (5) сжимают до высокого давления, которое по меньшей мере на 20 бар выше, чем самое высокое давление в колонне колонной системы, во втором компрессоре (11, 12, 17), охлаждают в линии теплообмена и направляют частично в колонную систему, и другую часть воздуха высокого давления направляют во второй расширитель (29). Использование изобретения позволит обеспечить работу при оптимальном энергопотреблении при обоих режимах работы. 2 н. и 9 з.п. ф-лы, 3 ил.
