DE 3521060 A1, 12.12.1985. WO 2006/072365 A1, 13.07.2006. US 2005056051 A1, 17.03.2005. WO 2005/111522 A1, 24.11.2005. RU 2170894 C2, 20.07.2001.
Имя заявителя:
ШЕЛЛ ИНТЕРНЭШНЛ РИСЕРЧ МААТСХАППИЙ Б.В. (NL)
Изобретатели:
ЯГЕР Марко Дик (NL) КОТЕЧА Суйог Кальянджи (IN) ТАНАЕВА Ирина (NL)
Патентообладатели:
ШЕЛЛ ИНТЕРНЭШНЛ РИСЕРЧ МААТСХАППИЙ Б.В. (NL)
Приоритетные данные:
17.08.2006 EP 06119050.0
Реферат

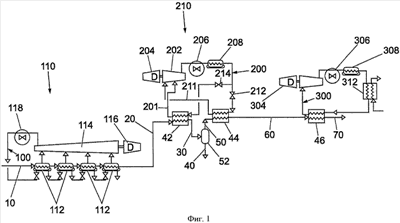

Способ и устройство предназначены для сжижения потока углеводородов, такого как природный газ, из потока сырья. Способ включает в себя, по меньшей мере, следующие этапы: осуществляют первое охлаждение потока (10) сырья с помощью первой охлаждающей среды, циркулирующей в первом охлаждающем контуре (100), при этом первая охлаждающая среда содержит более 90 молярных % пропана; осуществляют второе охлаждение потока (20) охлажденного газа до сжиженного потока (60) с помощью первой смешанной охлаждающей среды, циркулирующей в первом контуре (200) для смешанной охлаждающей среды, при этом указанное второе охлаждение осуществляют в двух или более теплообменниках (42, 44), по меньшей мере, два из которых работают при разных давлениях и осуществляют переохлаждение сжиженного потока (60) с помощью второй смешанной охлаждающей среды или с помощью азотной охлаждающей среды, циркулирующей в контуре (300) переохлаждения, тем самым получают переохлажденный поток (70) углеводородов. Использование изобретения позволит улучшить эффективность процесса сжижения. 3 н. и 14 з.п. ф-лы, 2 ил., 3 табл.
