SU 994877 A1, 17.02.1983. SU 1672112 A1, 23.08.1991. SU 601020 A2, 05.04.1978. GB 1230079 A, 28.04.1971.
Имя заявителя:
Открытое акционерное общество "Научно-исследовательский институт "Гермес" (RU)
Изобретатели:
Кожевников Евгений Михайлович (RU) Казаков Данила Юльевич (RU) Гайнетзянов Роберт Ахметович (RU)
Патентообладатели:
Открытое акционерное общество "Научно-исследовательский институт "Гермес" (RU)
Реферат

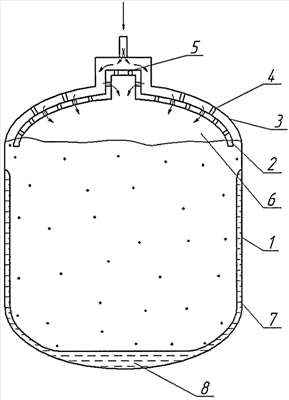

Изобретение относится к области машиностроения и может быть использовано в авиационной, нефтегазовой и других отраслях. Предложена диафрагма 2 для осуществления способа конденсации паров жидкости их сжатием легким газом, подаваемым в верхнюю часть емкости 1 с парами, устанавливаемая на пути потока газа. Диафрагма 2 выполнена повторяющей контур верхнего днища емкости 1. На внешней поверхности диафрагмы 2 имеются бобышки 4, высота которых ограничивает зазор между диафрагмой 2 и внутренней поверхностью верхнего днища емкости 1. По всей поверхности диафрагмы 2 выполнены отверстия 5 с диаметром не более двух мм в количестве, достаточном для осуществления течения газа в ламинарном режиме и процесса сжатия паров жидкости. Заявленное изобретение обеспечивает повышение эффективности способа конденсации паров жидкости их сжатием легким газом за счет применения диафрагмы, обеспечивающей ламинарный газовый поток и процесс сжатия пара. 1 ил.
