| УПЛОТНИТЕЛЬНЫЙ УЗЕЛ |  |
Номер публикации патента: 2170893 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F25D023/08 F16J015/16 | | Аналоги изобретения: | SU 1339369 A1, 23.09.1987. SU 1545047 A1, 23.02.1990. SU 1546813 A1, 28.02.1990. SU 302541 A, 28.04.1971. |
| Имя заявителя: | Государственное предприятие "Красноярский машиностроительный завод" | | Изобретатели: | Кирьянов А.А. | | Патентообладатели: | Государственное предприятие "Красноярский машиностроительный завод" |
Реферат | |

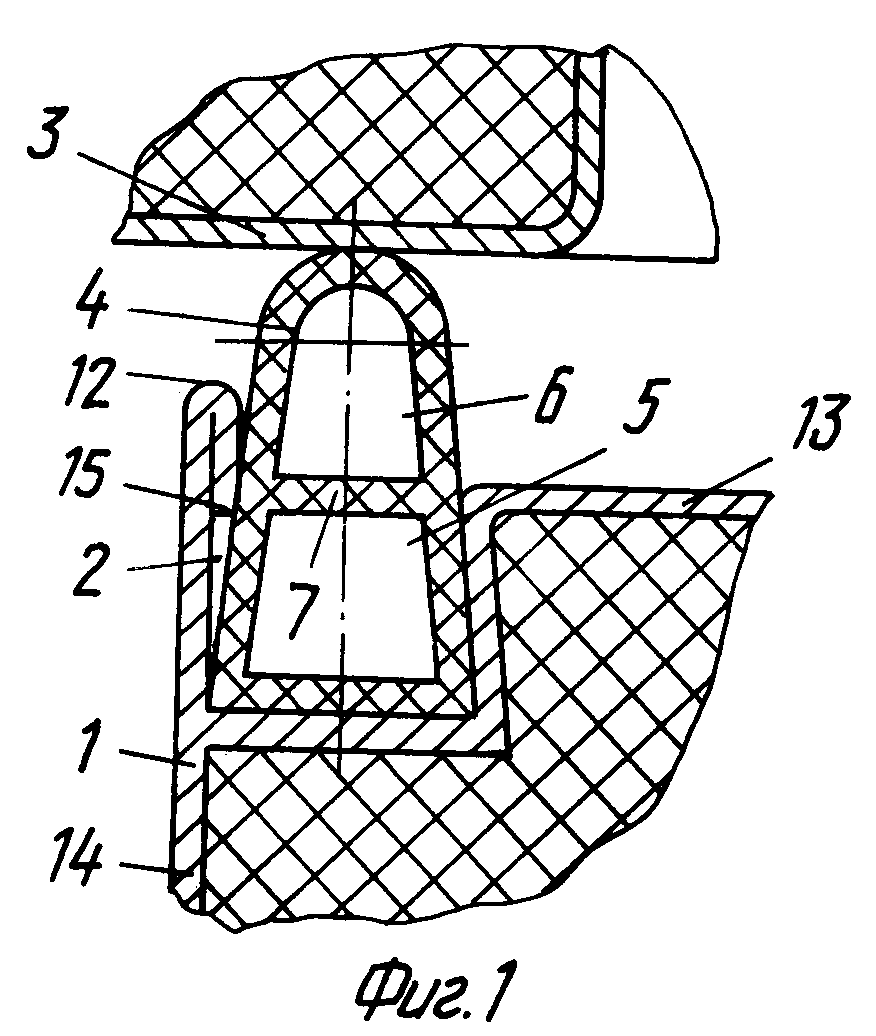

Изобретение предназначено для уплотнения дверных проемов и люков предпочтительно холодильных шкафов, термоклиматических камер. Уплотнительный узел включает эластичную оболочку. Она состоит из двух камер, разделенных плоской упругой перегородкой. В первой из уплотняемых деталей по контуру выполнен глухой паз, сужающийся в сторону второй из уплотняемых деталей. Одна из камер оболочки выполнена по форме паза и установлена в нем. Другая камера контактирует со второй уплотняемой деталью. Кромки паза размещены с возможностью сжатия плоской перегородки. Камеры оболочки могут быть заполнены упругим материалом и/или упругими вставками. Глухой паз может быть образован отогнутыми кромками двух листовых частей первой детали. По контуру кромки паза выполнен выступ в сторону второй детали. Стенка паза у кромки выполнена с уступом. Изобретение просто по конструкции, технологично, обеспечивает устойчивость и герметичность уплотнения. 7 з.п. ф-лы, 4 ил.
|
