УСТРОЙСТВО ДЛЯ ЗАХОЛАЖИВАНИЯ ТОПЛИВА

Номер публикации патента: 2373463

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2007143367/11
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F25D003/12
Аналоги изобретения: SU 425027 А1, 20.09.1974. GB 1382727 А, 05.02.1975. RU 2243461 С1, 27.12.2004.

Имя заявителя: Федеральное государственное унитарное предприятие "Центральный институт авиационного моторостроения имени П.И. Баранова" (RU)
Изобретатели: Веробьян Борис Сергеевич (RU)
Владимирова Надежда Дмитриевна (RU)
Девлеканов Рашид Шамильевич (RU)
Карышев Сергей Иванович (RU)
Лепешкин Александр Роальдович (RU)
Чигрин Леонид Петрович (RU)
Патентообладатели: Федеральное государственное унитарное предприятие "Центральный институт авиационного моторостроения имени П.И. Баранова" (RU)

Реферат

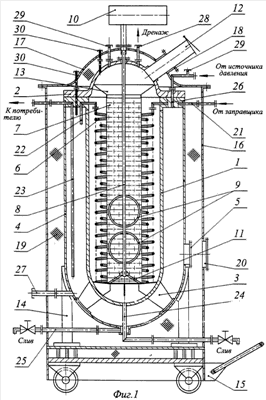

Изобретение относится к области получения захоложенного топлива для испытательных стендов авиадвигателей и их узлов и может быть использовано в холодильной технике различных отраслей промышленности. Устройство содержит основную емкость 4 топлива и расположенную внутри нее дополнительную емкость 1, крышку 2, змеевик 6, теплоизоляцию 19, трубопроводы подачи 22 и отвода 23 топлива. Устройство имеет вертикальную конструкцию и дополнительно содержит защитный кожух 16, крышку 17 кожуха 16, технологический люк 20, перфорированный экран 7, датчик 30 температуры, датчик 29 давления, датчик 27 уровня топлива, трубопровод 21 подвода топлива в основную емкость 4. Основная 4 и дополнительная 1 емкости, их крышка 2, защитный кожух 16, крышка 17 кожуха 16 и перфорированный экран 7 взаимно сосны. Змеевик 6 расположен внутри дополнительной емкости 1 и выполнен в виде двух спиралей, размещенных одна в другой в кольцевом пространстве между перфорированным экраном 7 и стенками дополнительной емкости 1. Спирали имеют зазоры относительно стенок дополнительной емкости 1 и стенок перфорированного экрана 7. Входной конец змеевика 6 соединен с трубопроводом 21 подвода топлива, а выходной конец змеевика 6 соединен с трубопроводом 22 подачи топлива в основную емкость 4. Технический результат заключается в повышении надежности и технологичности конструкции, в обеспечении высокой динамической емкости при оптимальном гидравлическом сопротивлении ее магистралей, в обеспечении возможности получения захоложенного топлива с заданными температурой, давлением и расходом. 5 з.п. ф-лы, 2 ил.
