Федеральное государственное унитарное предприятие "Центральный институт авиационного моторостроения имени П.И. Баранова" (RU)
Изобретатели:
Кулаков Вячеслав Васильевич (RU) Шершаков Сергей Михайлович (RU) Сафронов Александр Валерьянович (RU) Говоруха Людмила Васильевна (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Центральный институт авиационного моторостроения имени П.И. Баранова" (RU)
Реферат

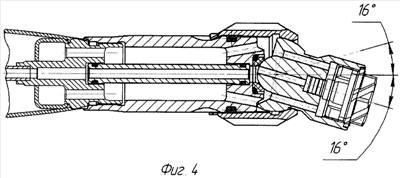

Изобретение относится к области машиностроения и предназначено для использования преимущественно в авиационной промышленности при проведении наземных испытаний объектов авиационной техники, подвергающихся обледенению в естественных условиях. Изобретение направлено на повышение удобства настройки углового положения распиливающего устройства, уменьшение затенения сечения присоединенного трубопровода, а также на возможность моделирования требуемых условий испытаний путем предварительной настройки и контроля водовоздушной смеси и размеров ледяных кристаллов, что обеспечивается за счет того, что изобретение содержит переходник с отверстиями для подвода распыляющего воздуха, корпус распылителя, соединенные между собой, и трубки подачи воды в распылитель, при этом корпус распылителя снабжен двумя сферическими поверхностями с общим центром, обеспечивающим корпусу распылителя возможность углового перемещения по конической поверхности седла, установленного в переходнике. Изобретение содержит также накидную гайку с конической поверхностью для фиксации и крепления корпуса распылителя к переходнику, причем корпус распылителя снабжен резьбовым и посадочным отверстиями для крепления распылителя, а переходник снабжен резьбовым отверстием для крепления и посадочным отверстием для установки трубки подачи воды, уплотненной резиновыми кольцами круглого сечения. 7 з.п. ф-лы, 4 ил.
