US 2004040340 A1, 04.03.2004. RU 2208748 C1, 20.07.2003. US 4328682 A, 11.05.1982. US 5813249 A, 29.09.1998.
Имя заявителя:
ЭРИКСОН Свеннинг (SE)
Изобретатели:
ЭРИКСОН Свеннинг (SE)
Патентообладатели:
ЭРИКСОН Свеннинг (SE)
Приоритетные данные:
01.02.2006 SE 0600222-4
Реферат

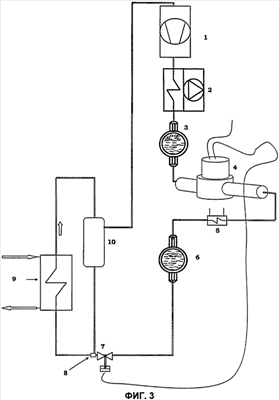

Настоящее изобретение относится к оборудованию для охлаждения или нагрева, включающему по меньшей мере компрессор (1), конденсатор (2), регулирующее устройство (7), испаритель (9) и полость (10) для накопления жидкости. Изобретение отличается системой управления, включающей электронное устройство (4) для обнаружения пузырьков, предназначенное для обнаружения пузырьков в конденсате хладагента. Устройство (4) для обнаружения пузырьков присоединено у выхода конденсатора (2) или его выходной линии и электрически подключено к регулирующему устройству (7), которым управляют электрическим способом. Устройство (4) для обнаружения пузырьков подает сигналы на регулирующее устройство (7). Газовые пузырьки в жидком конденсате воздействуют на систему управления так, что когда количество обнаруженных пузырьков, а значит и сигнал, проанализированный устройством (4) для обнаружения пузырьков, превышает заданное значение, соответствующее допустимому количеству пузырьков в конденсате, этот сигнал подают в электрический регулятор (7) регулирующего устройства для прекращения подачи хладагента или уменьшения его расхода. Техническим результатом является обеспечение управления расходом жидкости, поступающей из конденсатора или теплообменника, чтобы неконденсированный газ не достигал регулирующего устройства. 2 н. и 9 з.п. ф-лы, 3 ил.
