Имя заявителя:
КЭРРИЕР КОРПОРЕЙШН (US)
Изобретатели:
ГУПТЕ Нилкант С. (US)
Патентообладатели:
КЭРРИЕР КОРПОРЕЙШН (US)
Реферат

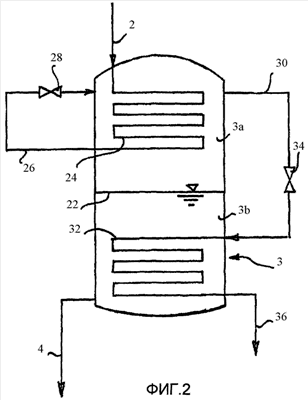

Изобретение относится к холодильной технике. Схема охлаждения предназначена для циркуляции хладагента в предварительно определенном направлении потока и содержит в направлении потока первое устройство компрессора, теплоотводящий теплообменник, первое расширительное устройство, приемник, первый испаритель и дополнительный проход потока между верхней частью приемника и впускной стороной компрессора. Сторона давления компрессора находится в сообщении по потоку с входом теплоотводящего теплообменника. Схема охлаждения содержит, по меньшей мере, один элемент из группы, состоящей из следующих элементов (а) и (b): (а) второй теплообменник, расположенный в верхней части приемника, (b) дополнительный проход потока содержит третье расширительное устройство, и ниже по потоку третий теплообменник, расположенный в нижней части приемника. Верхняя часть приемника находится в сообщении по потоку с первым расширительным устройством. Второе расширительное устройство находится в сообщении по потоку с нижней частью приемника. Вход второго теплообменника находится в сообщении по потоку с выходом теплоотводящего теплообменника. Выход второго теплообменника находится в сообщении по потоку с входом первого расширительного устройства. Техническим результатом является разделение жидкости и паров и переохлаждение жидкого хладагента. 3 н. и 17 з.п. ф-лы, 2 ил.
