ПАРОВОДЯНАЯ ЭЖЕКТОРНАЯ ХОЛОДИЛЬНАЯ МАШИНА

Номер публикации патента: 2377476

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2008113951/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F25B001/08   F25B039/00
Аналоги изобретения: Холодильные машины. Справочник. - М.: Легкая и пищевая промышленность, 1982, с.177, 178. SU 186517 А, 03.10.1966. GB 191204997 А, 28.01.1913. US 4204410 А, 27.05.1980.

Имя заявителя: Сильман Максимилиан Александрович (RU)
Изобретатели: Сильман Максимилиан Александрович (RU)
Патентообладатели: Сильман Максимилиан Александрович (RU)

Реферат

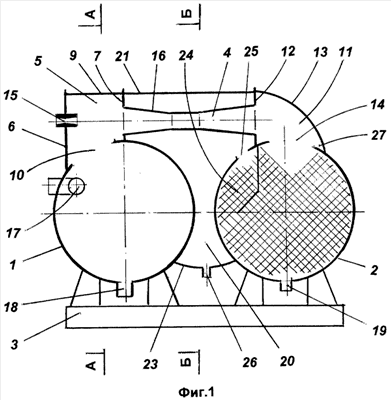

Изобретение относится к холодильной технике. Пароводяная эжекторная холодильная машина содержит горизонтальные испаритель, конденсатор и эжекторы, расположенные перпендикулярно продольным осям этих аппаратов и над этими аппаратами. На верхней части корпуса испарителя укреплена камера всасывания с плоскими вертикальными - передней и задней - стенками, сообщающаяся с внутренним объемом испарителя через окна в его корпусе. На верхней части корпуса конденсатора установлена приемная камера с плоской вертикальной передней стенкой и пароотбойником в виде выгнутой наружу по радиусу задней стенки. Приемная камера сообщается с межтрубным пространством конденсатора через окно в его корпусе. Сопла эжекторов установлены на передней стенке камеры всасывания. Диффузоры эжекторов закреплены в задней стенке камеры всасывания и передней стенке приемной камеры. Пространство между корпусами испарителя и конденсатора, включая диффузоры эжекторов, заключено в герметичную промежуточную камеру, соединяющую между собой испаритель, конденсатор, камеру всасывания и приемную камеру в единый блок. В зоне воздухоохладителя конденсатора вдоль его корпуса размещены отверстия, сообщающие межтрубное пространство воздухоохладителя с полостью промежуточной камеры. Промежуточная камера снабжена патрубком для подсоединения к воздухоотсасывающему устройству. Техническим результатом является повышение экономичности, надежности, снижение трудоемкости изготовления, удельного расхода рабочего пара, шумовыделения в окружающую среду, сокращение сроков и стоимости монтажа, обслуживания при эксплуатации и ремонте. 2 з.п. ф-лы, 3 ил.
