| ПАРОЭЖЕКТОРНАЯ ХОЛОДИЛЬНАЯ МАШИНА |  |
Номер публикации патента: 2163705 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F25B001/06 F25B001/08 | | Аналоги изобретения: | ЧЕЧЕТКИН А.В. и др. Теплотехника. - М.: Высшая школа, 1986, с.105. RU 2081378 C1, 10.06.1997. SU 467212 A, 22.07.1975. GB 2305235 A, 02.04.1997. DE 3735386 A1, 19.05.1988. EP 01525308 A2, 21.08.1985. GB 1298146 A, 29.11.1972. |
| Имя заявителя: | Военный инженерно-космический университет им. А.Ф. Можайского | | Изобретатели: | Кириллов Н.Г. | | Патентообладатели: | Военный инженерно-космический университет им. А.Ф. Можайского |
Реферат | |

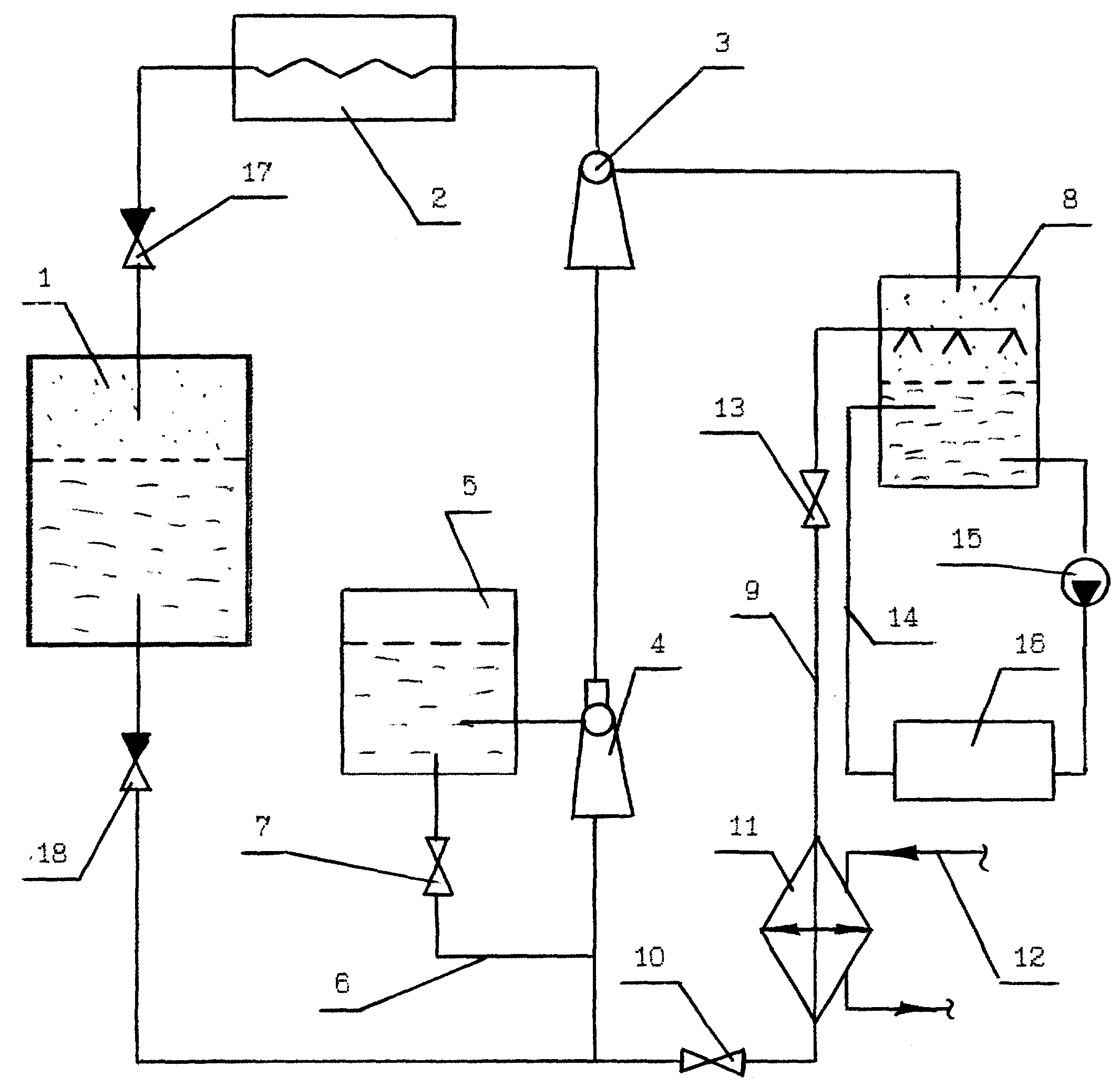

Тепло, возникшее при сгорании топлива в топке парогенератора, передается воде, которая испаряется с образованием пара. Пар из парогенератора через пароперегреватель поступает в эжектор, отсасывая холодные пары из холодильника. Затем смесь горячих и холодных паров поступает в пароводяной насос-подогреватель. Одновременно с паром в пароводяной насос-подогреватель поступает вода из питательного бака. В пароводяном насосе-подогревателе происходит интенсивное перемешивание пара и воды с последующим получением подогретого конденсата с высокой температурой и давлением. Конденсат подается в парогенератор, в питательный бак и верхнюю часть холодильника. Конденсат в холодильнике частично испаряется. Остальная часть конденсата охлаждается. Эта часть конденсата циркулирует по замкнутому контуру холодной воды, проходя через потребитель холода. Для регулирования направления движения пара между пароперегревателем, парогенератором и пароводяным насосом-подогревателем устанавливаются обратные клапаны. Использование изобретения позволит повысить холодильный коэффициент машины за счет снижения энергозатрат и сократить ее массогабаритные характеристики. 1 ил.
|
