СОЛНЕЧНАЯ КОНЦЕНТРАТОРНАЯ ФОТОЭЛЕКТРИЧЕСКАЯ УСТАНОВКА

Номер публикации патента: 2476956

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2011133449/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H01L031/00   F24J002/42   F24J002/54
Аналоги изобретения: RU 2377472 C1, 27.12.2009. US 2003201008 A1, 30.10.2003. RU 2377474 C1, 27.12.2009. US 4209231 A, 24.06.1980. DE 8415444 U1, 14.12.1989. SU 1603151 A1, 30.10.1990. SU 338759 A1, 15.05.1972.

Имя заявителя: Российская Федерация, от имени которой выступает Министерство промышленности и торговли Российской Федерации (RU)
Изобретатели: Андреев Вячеслав Михайлович (RU)
Румянцев Валерий Дмитриевич (RU)
Покровский Павел Васильевич (RU)
Малевский Дмитрий Андреевич (RU)
Когновицкий Сергей Олегович (RU)
Гущина Анна Александровна (RU)
Патентообладатели: Российская Федерация, от имени которой выступает Министерство промышленности и торговли Российской Федерации (RU)

Реферат

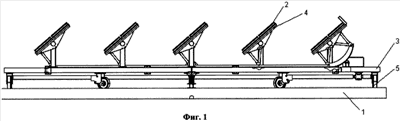

Солнечная концентраторная фотоэлектрическая установка содержит концентраторные фотоэлектрические модули (2), размещенные на механической системе, азимутальный и зенитальный приводы, расположенные в электромеханическом шкафу, и систему ориентации концентраторных фотоэлектрических модулей (2) на Солнце с датчиком положения Солнца. Механическая система образована базовой рамой (3) и по меньшей мере двумя подвешенными рамами (4). Базовая рама (3) установлена с возможностью вращения вокруг вертикальной оси по кольцевому основанию (1) с помощью колес (5). Два колеса (5) снабжены отрезками роликовой цепи, сопряженными с зубчатыми шестернями, закрепленными на торцах двух горизонтально расположенных противоположно вращающихся выходных валов (8) углового конического редуктора азимутального электропривода, установленного на базовой раме (3). Каждая подвешенная рама (4) с концентраторными фотоэлектрическими модулями (2) прикреплена к горизонтальной трубе, установленной с возможностью вращения на прикрепленных к базовой раме (3) стойках, и с помощью рычагов и штанг шарнирно соединена с соседними подвешенными рамами (4). Одна из подвешенных рам (4) снабжена разнесенными по сторонам двумя вертикальными круговыми секторами с закрепленными на их круговой поверхности отрезками роликовой цепи, сопряженными с зубчатыми шестернями, закрепленными на горизонтальном валу редуктора зенитального электропривода, установленного на базовой раме (3). Расстояние L между горизонтальными трубами соседних подвешенных рам (4) удовлетворяет определенному соотношению. Изобретение должно обеспечить увеличение единичной мощности фотоэлектрической установки при сохранении достаточно простой конструкции. 7 ил.
