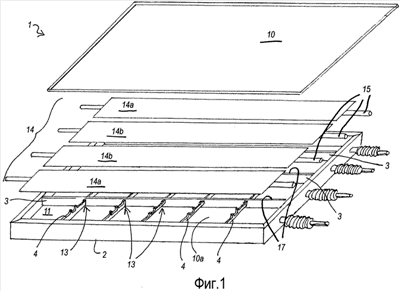

Настоящее изобретение относится к высокоэффективной вакуумной панели солнечной батареи. Вакуумная панель (1) солнечной батареи содержит раму (2), несущую распорки (3, 4), пересекающие друг друга, и одну или две прозрачные стенки (10, 10а), присоединенные к упомянутой раме (2) и образующие с упомянутой рамой (2) вакуумную закрытую камеру (11). Камера (11) содержит в себе продольные и поперечные распорки (3, 4) и поглотитель (14), содержащий множество поглощающих панелей (14а, 14b), каждая из которых соединена с охлаждающей трубкой (15), приваренной к раме (2) на обоих концах. Продольные распорки (3) находятся в контакте с прозрачной стенкой (10) для поддерживания ее при воздействии давления окружающей среды, в то время как поперечные стенки (4) поддерживают продольные стороны рамы (2) при воздействии давления окружающей среды и не находятся в контакте с прозрачной стенкой (10), позволяя, таким образом, поглотителям (14а, 14b) покрывать всю длину панели (1) без прерываний. Изобретение должно обеспечить увеличение полезной поверхности солнечных батарей и, таким образом, увеличить количество солнечной энергии, которая может быть поглощена. 15 з.п. ф-лы, 2 ил.
