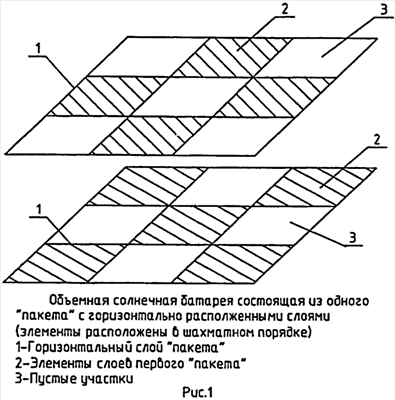

Предлагаемые изобретения относятся к области электроэнергетики, точнее к возобновляемым источникам энергии, и предназначены для преобразования солнечной энергии в электрическую. Способ создания высокоэффективной объемной солнечной батареи, состоящей из отдельных элементов и занимающей такую же площадь поверхности как и существующие плоские солнечные батареи, заключается в том, что используется объемное расположение элементов, благодаря чему применяют большее количество элементов, направляют солнечную энергию внутрь объема солнечной батареи, осуществляют некоторое накопление ее внутри этого объема, что обеспечивает попадание повышенного потока солнечной энергии на каждый элемент, при этом воздух (газ), находящийся внутри объема, используют как для рассеяния солнечной энергии, так и для охлаждения элементов солнечной батареи до оптимальной температуры (приводя этот воздух в циркуляцию и пропуская через холодильник), при которой они вырабатывают наибольшее количество электрической энергии. В первом варианте исполнения устройство создания высокоэффективной объемной солнечной батареи, состоящей из отдельных элементов, занимающей такую же площадь поверхности как и существующие солнечные батареи, выполняется так, что элементы (двусторонние) в нем расположены объемно и образуют как бы несколько «пакетов», вложенных друг в друга, в каждом из которых используется многослойное расположение элементов так, что в каждом слое элементы расположены не вплотную, а на некотором расстоянии друг от друга, например в шахматном порядке, образуя пустые участки, не занятые элементами, а сами слои расположены параллельно друг к другу таким образом, что элементы ближайших слоев смещены относительно друг друга и расположены напротив пустых участков, не занятых элементами соседнего слоя, при этом по боковым поверхностям солнечной батареи под некоторым углом к ним установлены направляющие зеркала, которые направляют падающие на них солнечные лучи внутрь объема батареи, кроме того, на боковые поверхности и поверхности оснований солнечной батареи установлены полупрозрачные зеркала или пленки, образующие замкнутый объем, и внутреннее пространство объемной солнечной батареи заполняется воздухом (газом). Во втором варианте исполнения в устройстве элементы (двусторонние) расположены объемно и образуют «пакет», при этом в "пакете" используется многослойное расположение элементов (двусторонних) так, что каждый слой образует плоскую панель, состоящую из плотно пристыкованных элементов (двусторонних), при этом объемная батарея может состоять из одного "пакета" с параллельно расположенными слоями, а направляющие солнечные лучи зеркала могут располагаться с одной, двух или одновременно с четырех боковых поверхностей, при этом полупрозрачные зеркала (пленки) устанавливаются на все боковые поверхности и поверхности оснований, или из двух "пакетов", при этом слой второго "пакета" располагается в пространстве между слоями первого "пакета" перпендикулярно этим слоям, направляющие зеркала располагаются по бокам, поверхности которых перпендикулярны слоям второго "пакета", а полупрозрачные зеркала (пленки) устанавливаются на все боковые поверхности и поверхности оснований. В третьем варианте исполнения в устройстве используемые двусторонние солнечные элементы, которые располагаются в виде "пчелиных сот", образуют объемную конструкцию из многогранных призм, при этом зеркала, направляющие солнечные лучи внутрь объема батареи, могут располагаться по обеим торцевым поверхностям горизонтально расположенной батареи, направляя солнечные лучи внутрь каждой из отдельных призм, а полупрозрачные зеркала (пленки) устанавливаются на все боковые поверхности и поверхности оснований, или при вертикально расположенной батареи ее верхний торец без направляющего зеркала постоянно ориентируется на попадание прямых солнечных лучей внутрь призм, а второй торец, находящийся снизу, закрывается зеркалом, которое отражает солнечные лучи внутрь каждой из призм, при этом полупрозрачные зеркала (пленки) устанавливаются на все боковые поверхности и поверхность верхнего основания. Изобретение должно позволить производить большее количество электрической энергии по сравнению с существующими солнечными батареями при одной и той же занимаемой ими площади поверхности. 4 н.п. ф-лы, 6 ил.
