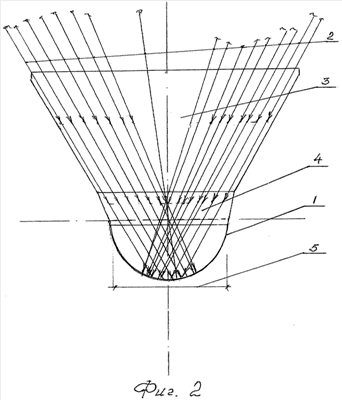

Изобретение относится к гелиотехнике, в частности к концентраторам солнечной энергии с высокой степенью концентрации, и может найти свое применение в получении высоких температур и передаче энергии на расстояние без преобразования ее в другие виды энергии. Способ концентрации солнечной энергии включает отражение потока солнечной энергии и концентрацию его у теплоприемника. Концентрированная солнечная энергия от концентратора первой ступени падает на световод-концентратор круглого или эллиптического сечений, выполненного из диэлектрического не поглощающего (прозрачного) материала, на котором со стороны падающей солнечной энергии по всей длине установлены на одинаковом расстоянии друг от друга наклонные плоские отражающие пластины, прозрачные или зеркальные, поток солнечной энергии от концентратора первой ступени, падая на наклонные плоские отражающие пластины, прозрачные или зеркальные, среда воздух-стекло, под углом 65-70° к нормали, отражается от нее и падает на наклонную поверхность призм, установленных под углом 30-35° к нормали, далее, среда стекло-воздух, преломляется в стекле и входит во внутреннюю полость световода-концентратора, ограниченную со всех сторон стеклом в продольном направлении, где получает направление, параллельное отраженным лучам от наклонной плоской отражающей пластины, прозрачной или зеркальной, при этом угол падения лучей на противоположную поверхность световода-концентратора составляет 60-65° с нормалью, для таких лучей, как среда стекло-воздух, существует угол полного внутреннего отражения, лучи не будут проходить через границу сред, а будут оставаться внутри световода-концентратора, солнечная энергия, идущая от концентратора первой ступени, будет суммироваться со всех наклонных плоских отражающих пластин, прозрачных или зеркальных, попадать внутрь световода-концентратора и получать измененное направление солнечной энергии вдоль оси световода-концентратора, распространяясь по сечению, равному сечению световода-концентратора. Установив на выходе в торце световода-концентратора двояковыпуклую линзу, солнечная энергия, собранная параболоцилиндрическим концентратором, концентрируется в конечном результате в точку диаметром 1-2 мм, что позволяет направить ее по оптическому кабелю к устройству преобразования в другой вид энергии. Изобретение должно обеспечить получение высокой степени концентрации солнечной энергии и создание условий для передачи ее без преобразования в другой вид энергии к месту потребления. 2 ил.
