RU 2307294 С2, 27.09.2007. RU 2307294 C9, 27.12.2007. SU 1271380 A3, 15.11.1986. WO 2009002168 A1, 31.12.2008.
Имя заявителя:
Российская академия сельскохозяйственных наук Государственное научное учреждение Всероссийский научно-исследовательский институт электрификации сельского хозяйства Российской академии сельскохозяйственных наук (ГНУ ВИЭСХ РОССЕЛЬХОЗАКАДЕМИИ) (RU)
Изобретатели:
Майоров Владимир Александрович (RU) Стребков Дмитрий Семенович (RU) Тверьянович Эдуард Владимирович (RU)
Патентообладатели:
Российская академия сельскохозяйственных наук Государственное научное учреждение Всероссийский научно-исследовательский институт электрификации сельского хозяйства Российской академии сельскохозяйственных наук (ГНУ ВИЭСХ РОССЕЛЬХОЗАКАДЕМИИ) (RU)
Реферат

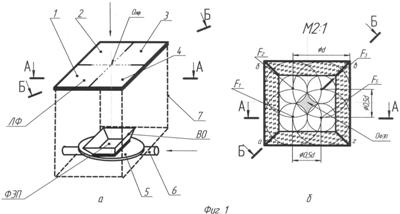

Изобретение относится к гелиотехнике и касается создания солнечных модулей с фотоэлектрическими приемниками излучения и концентраторами солнечного излучения в виде линз Френеля. Солнечный фотоэлектрический модуль содержит концентратор солнечного излучения в виде линзы Френеля с концентрическим рабочим профилем, в фокальной плоскости линзы установлен фотопреобразователь, перед которым по ходу солнечных лучей расположен вторичный отражатель, фотопреобразователь установлен на плоскости охлаждающего устройства. Линза Френеля состоит из четырех зон рабочего профиля, каждая из которых имеет свой точечный оптический фокус в плоскости высоковольтного квадратного фотопреобразователя, причем фокусы расположены на диагоналях фотопреобразователя между центральной точкой и вершинами его квадрата, и расстояния между фокусами этих зон не более 0,5 d, где d - диаметр фокального пятна от соответствующей периферийной зоны линзы Френеля, при этом зоны линзы имеют одинаковые площади миделей, и выходное отверстие вторичного отражателя имеет квадратную форму, по площади равную или большую площади фотопреобразователя. Изобретение должно увеличить КПД модуля и снизить стоимость вырабатываемой электроэнергии. 2 ил.
