US 6274860 В1, 14.08.2001. US 5877874 А, 02.03.1999. SU 1751624 А1, 30.07.1992. RU 2347151 С2, 20.02.2009. US 2009/114266 A1, 07.05.2009. US 2009/044851 A1, 19.02.2009.
Имя заявителя:
Государственное научное учреждение "Институт физики имени Б.И. Степанова Национальной академии наук Беларуси" (BY)
Изобретатели:
Пилипович Владимир Антонович (BY) Залесский Валерий Борисович (BY) Конойко Алексей Иванович (BY) Поликанин Александр Михайлович (BY)
Патентообладатели:
Государственное научное учреждение "Институт физики имени Б.И. Степанова Национальной академии наук Беларуси" (BY)
Реферат

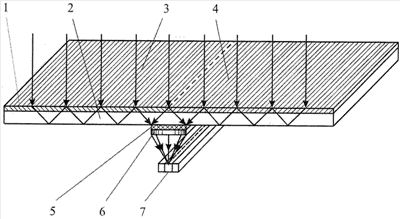

Изобретение относится к солнечной энергетике и может найти применение, например, для концентрации солнечного излучения на фотогальванические ячейки. Голографический концентратор солнечной энергии, включающий плоскую прозрачную пластину с прилегающим к ее входной грани голографическим элементом, образованным двумя примыкающими голографическими решетками, углы дифракции которых имеют противоположные знаки, блок селективных линейных фотопреобразователей, дополнительно содержит последовательно оптически связанные двойную голографическую решетку, непосредственно прилегающую к выходной грани плоской прозрачной пластины, оптически связанную с голографическими решетками голографического элемента, и набор селективных цилиндрических линз Френеля, оптически связанный с блоком селективных линейных фотопреобразователей. Длина каждого селективного линейного фотопреобразователя больше длины соответствующей селективной цилиндрической линзы Френеля на величину, определяемую углом ее поля зрения. Ширина двойной голографической решетки равна удвоенной толщине плоской прозрачной пластины с прилегающим к ее входной грани голографическим элементом. Технический результат - повышение эффективности концентрации падающего солнечного излучения. 1 ил.
