RU 2224188 C1, 20.02.2004. SU 1772540 A1, 30.10.1992. US 6082353 A, 04.07.2000. US 4270524 A, 02.06.1981. DE 19505857 A1, 22.08.1996.
Имя заявителя:
Общество с ограниченной ответственностью "Гелиотерм" (RU)
Изобретатели:
Дьячишин Анатолий Сильвестрович (RU) Язвина Ирина Михайловна (RU) Стадник Алексей Владимирович (RU)
Патентообладатели:
Общество с ограниченной ответственностью "Гелиотерм" (RU)
Реферат

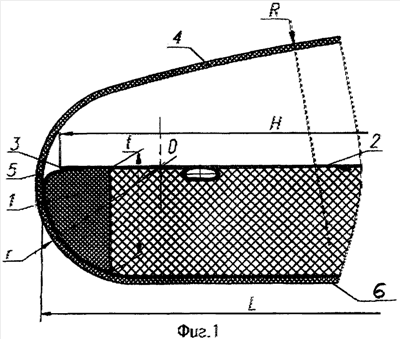

Изобретение относится к гелиотехнике и может быть использовано в устройствах, преобразующих электромагнитное излучение Солнца в тепловую энергию для нагрева теплоносителя. Солнечный коллектор содержит замкнутую оболочку из прозрачного однослойного или многослойного материала шириной L, состоящую из центральной цилиндрической поверхности радиусом R, сопряженных с ней на ее крайних кромках двух боковых цилиндрических поверхностей радиусом r и плоскости касательной к двум боковым цилиндрическим поверхностям, две торцевые крышки, установленные на торцах оболочки, и размещенную в оболочке плоскую теплоприемную панель шириной Н и толщиной t с селективным поглощающим покрытием и с каналами для протекания жидкого теплоносителя, причем геометрические размеры оболочки и теплоприемной панели связаны следующими соотношениями: 5НR3Н; 1,5tr(2/2)t; 1,1HL1,05H. Плоская теплоприемная панель установлена в плоскости, проходящей через две оси боковых цилиндрических поверхностей оболочки коллектора, а в области, примыкающей к боковой цилиндрической поверхности оболочки и ниже продольной кромки плоской теплоприемной панели, установлена по всей ее длине дополнительная теплоизоляция. Изобретение позволяет увеличить эффективность работы солнечного коллектора на 10-15%, увеличить его стойкость к атмосферным воздействиям. 2 з.п. ф-лы, 3 ил.
