RU 2002174 C1, 30.10.1993. US 4268332 А, 19.05.1981. US 4571812 А, 25.02.1986. SU 1442960 A1, 07.12.1988. SU 1071894 А, 07.02.1984. SU 1778457 А1, 30.11.1992. SU 1633238 А1, 07.03.1991. SU 1575021 A1, 30.06.1990.
Имя заявителя:
Институт проблем управления им. В.А. Трапезникова РАН (RU)
Изобретатели:
Пащенко Федор Федорович (RU) Антипов Валерий Иванович (RU) Круковский Леонид Ефимович (RU)
Патентообладатели:
Институт проблем управления им. В.А. Трапезникова РАН (RU)
Реферат

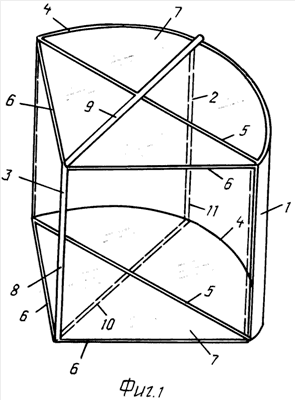

Изобретение относится к области использования природных источников энергии и может быть применено при изготовлении приемников солнечной энергии. Преобразователь содержит концентратор солнечной энергии, установленный на треноге и снабженный механизмом ориентации на солнце. Концентратор выполнен в виде симметричной части параболического цилиндра, включающего гребень и фокальную линию, размещенного в параболические направляющие, расположенные вдоль верхних и нижних кромок цилиндра. Направляющие заключены в жесткий каркас, выполненный из ребер, соединяющих края направляющих, и сочлененных между собой. По верхним и нижним краям фокальной линии, на верхних и нижних ребрах установлены полки, закрывающие преобразователь сверху и снизу. Приемник солнечной энергии выполнен в виде трубы, проходящей по фокальной линии и сочлененной с внешним баком. Преобразователь снабжен датчиками, определяющими положение и интенсивность источника излучения, воздействующими на поворотный механизм фотоэлектрической панели. Преобразователь солнечной энергии должен обеспечить более полное использование солнечной энергии, более простую конструкцию и способность выдерживать сильные ветровые нагрузки. Дополнительно решается задача по снижению веса, стоимости системы и упрощению монтажа. 2 з.п. ф-лы, 6 ил.
