Общество с ограниченной ответственностью "Инсмат Технология" (RU)
Изобретатели:
Ашкиназий Яков Михайлович (RU) Щетников Анатолий Алексеевич (RU)
Патентообладатели:
Общество с ограниченной ответственностью "Инсмат Технология" (RU)
Реферат

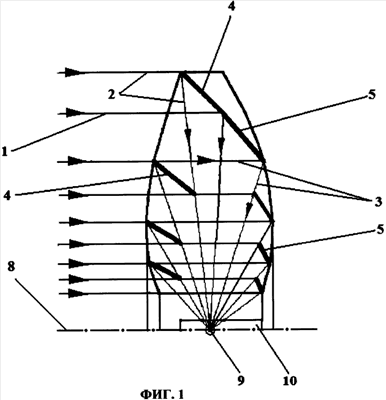

Изобретение относится к области оптики, в частности к способам и средствам преобразования волнового поля с обеспечением возможности его фокусировки. Способ заключается в том, что волновое поле 1 трансформируют в два потока 2 и 3 излучения. Каждый поток 2 и 3 отклоняют на заданные (из условия фокусировки) углы в одной из двух зон волнового поля 1. Каждую зону выделяют путем размещения в ней упорядоченного набора (УН) идентичных фокусирующих структур (ФС) 4 и 5 в виде последовательности дискретных функциональных элементов (ДФЭ) с отражающими поверхностями, совокупность действующих апертур которых образует апертуры соответствующего УН. Трансформирование волнового поля 1 осуществляют посредством первого расположенного по ходу лучей УН ФС 4 и 5. Указанные ФС 4 и 5 в УН выполняют спиралевидной формы с увеличивающейся от центра апертур УН к их периферии протяженностью отражающих поверхностей ДФЭ, последовательность которых формируют в ФС 4 и 5 ступенчатой формы и пространственно организуют с образованием совокупностью их действующих апертур входных и выходных апертур УН со свойствами вращательной симметрии. Для этого ФС 4 и 5 в УН распределяют инвариантно относительно вращения с постоянным по углу шагом. Ориентацию ФС 4 и 5 в УН осуществляют так, что тень от n-й ФС 4 первого по ходу лучей УН располагается между n-1-й и n+1-й ФС 5 второго УН, частично их закрывая. Упомянутые ФС 4 и 5 в каждом из УН организуют из условия отклонение потоков 2 и 3 излучения на заданные углы с формированием общего для обоих УН фокального пятна 9 в пространстве между ними. Для этого УН формируют так, что для первого расположенного по ходу излучения УН огибающая его поверхность со стороны входной апертуры является выпуклой, со стороны выходной апертуры - вогнутой, а для второго УН огибающая его поверхность со стороны входной апертуры является вогнутой, а с внешней стороны - выпуклой. Радиусы кривизны меридиональных сечений отражающих поверхностей ДФЭ в каждой ФС 4 и 5 связаны определенной зависимостью. Изобретение должно обеспечить уменьшение габаритных параметров, оптимизацию эффективности (с энергетической точки зрения) распределения диаграммы направленности потока излучения в зоне функциональной поверхности приемника, повышение устойчивости энергосистемы к ветровым нагрузкам. 2 з.п. ф-лы, 6 ил.
