СОЛНЕЧНАЯ ЭНЕРГЕТИЧЕСКАЯ УСТАНОВКА

Номер публикации патента: 2179690

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2000109491/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F24J002/42   F24J002/54
Аналоги изобретения: RU 2075707 C1, 20.03.1997. RU 2105936 C1, 27.02.1998. SU 1483198 A1, 30.05.1989. SU 188644 A, 09.12.1966.

Имя заявителя: Лебедь Виктор Иванович
Изобретатели: Лебедь В.И.
Патентообладатели: Лебедь Виктор Иванович

Реферат

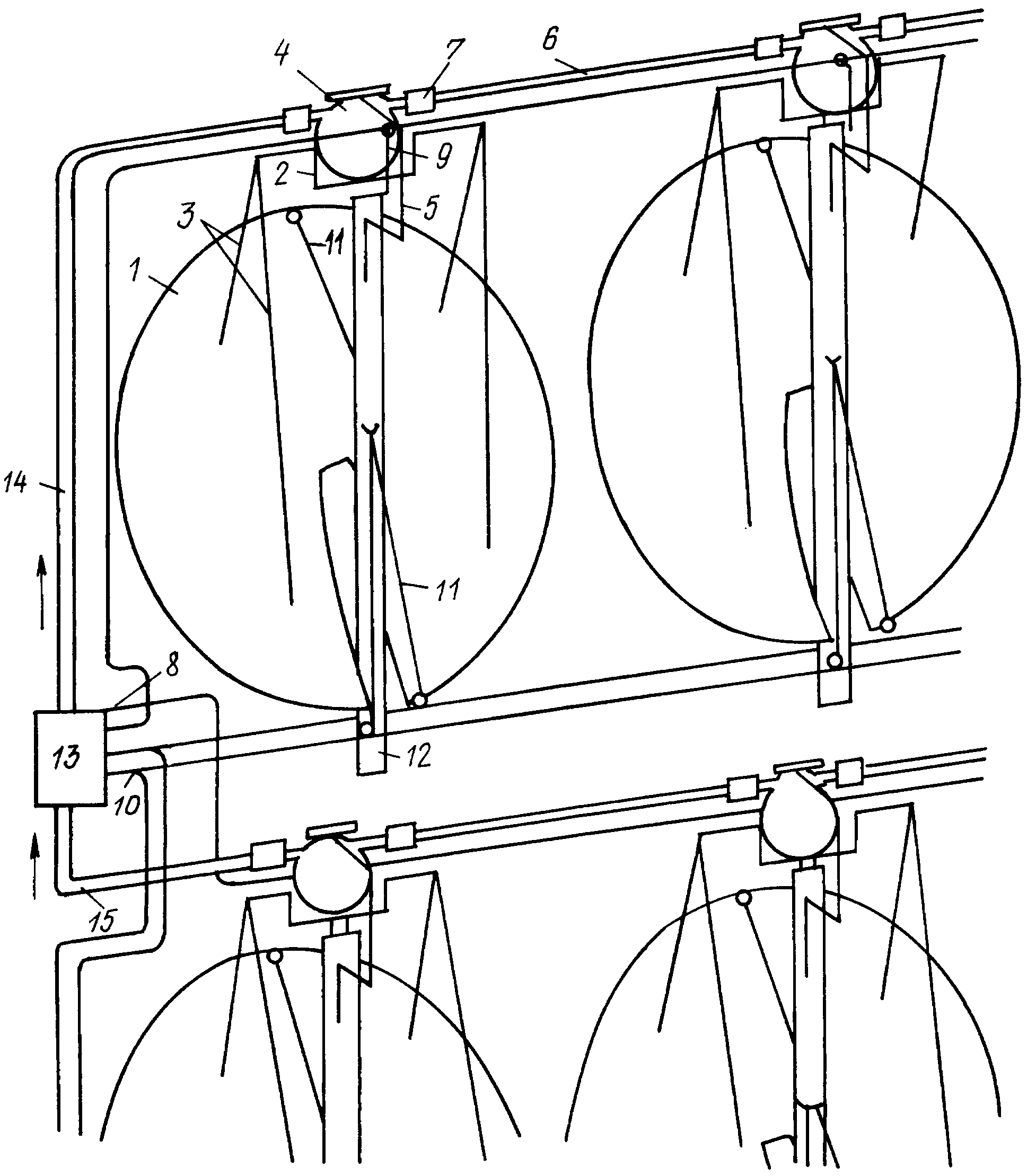

Использование: в солнечных энергетических установках с концентраторами солнечного излучения для параллельной работы с источниками тепла для бытовых и технологических целей, а также для самостоятельной работы. Сущность изобретения: в солнечной энергетической установке, содержащей параболические или фасетные концентраторы 1, сферические котлы 4, подводящие трубы 6, приводы для вращения концентраторов в горизонтальной и вертикальной плоскостях, тросы 10 передачи вращения, приемник горячей воды или пара; концентраторы 1 с помощью штанг 3 подвижно подвешены на горизонтальных изогнутых стержнях 2, проходящих по линии подвески через фокус и закрепленных на вертикальных осях вращения на верху опор 12, с возможностью синхронного вращения вокруг горизонтальных линий, проходящих через фокус. Котлы 4 неподвижно установлены на опоре в изгибе стержня с фокусом в центре котла, подводящие трубы 6 теплоизолированы, соединены вместе с котлами в последовательно-параллельные цепи и подключены входным концом 14 к насосу холодной воды, а выходным концом 15 к приемнику горячей воды или пара. На каждой вертикальной оси вращения концентратора закреплен рычаг 9, который соединен с тросом 8 вращения концентратора в горизонтальной плоскости. К тросу 8 вращения концентратора 1 в вертикальной плоскости прикреплены отводы 11, которые соединены с краями концентратора, и обеспечивают синхронное вращение их вокруг горизонтальных осей. Тросы заведены в помещение горячей воды или пара и соединены с соответствующими исполнительными двигателями устройства управления поворотом. Опоры 12 установлены в несколько последовательно-параллельных рядов на площади нагрева в вырезах концентраторов, доходящих по радиусам до их центров. Установка позволяет обеспечить вращение концентраторов вокруг фокуса в двух взаимно перпендикулярных плоскостях при неподвижном размещении сферического котла в фокусе. 1 ил.
