ИЗЛУЧАТЕЛЬ ТЕПЛОВОЙ ЭНЕРГИИ

Номер публикации патента: 2172453

Вид документа:  C2  Страна публикации:  RU  Рег. номер заявки:  99125050/06		Получить полное описание патента

Реферат

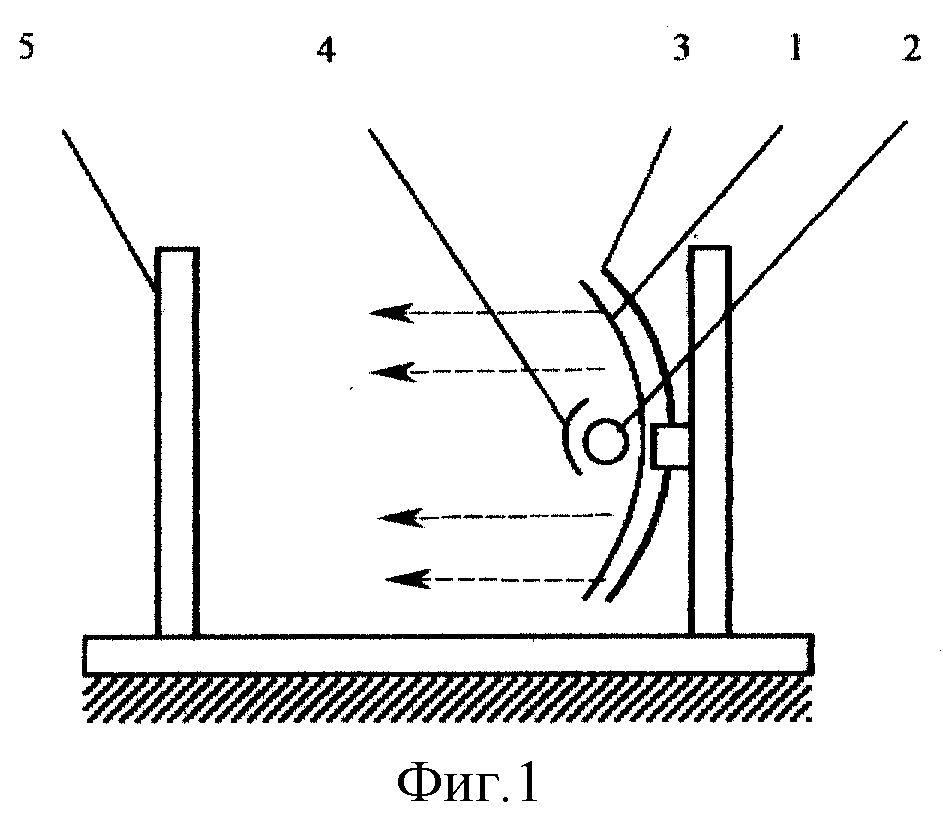

Изобретение относится к машиностроению и может быть использовано для нагрева поверхностей различных объектов до требуемой температуры методом лучистого и конвективного теплообмена и, в частности, наиболее эффективно может быть использовано в вакууме, например, при проведении различного рода испытаний в вакуумных термобарокамерах. Излучатель тепловой энергии состоит из нагревательного элемента, рефлектора, тепловой изоляции, размещенной на обратной от нагревательного элемента поверхности рефлектора по всей его площади, и экрана, закрепленного по оси симметрии рефлектора перед нагревательным элементом по всей длине последнего. По центру экрана вдоль его продольной оси симметрии предусмотрена щель. Изобретение позволяет увеличить КПД излучателя тепловой энергии путем увеличения плотности теплового потока со стороны излучателя на объект и тем самым исключения потерь энергии на рассеивание от нагревательного элемента вне объекта; снижения затрат электрической энергии для обеспечения нагрева объекта при проведении испытаний; уменьшения теплопритока на холодильник со стороны рефлектора и расхода жидкого азота при проведении испытаний в вакуумной термобарокамере. Конструкция излучателя тепловой энергии достаточно проста и не требует существенной доработки, а также ввода специальных производственных технологических линий. 2 ил.
