| ТЕПЛОГЕНЕРАТОР ДЛЯ НАГРЕВА ЖИДКОСТЕЙ |  |
Номер публикации патента: 2173432 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F24D003/02 F24H004/02 | | Аналоги изобретения: | RU 2045715 С1, 10.10.1995. RU 2140042 С1, 20.10.1997. RU 2125215 С1, 20.10.1999. RU 2132025 С1, 20.06.1969. GB 1154631 А, 11.06.1969. |
| Имя заявителя: | Амурский государственный университет | | Изобретатели: | Левшаков А.М.
Воробьев Н.И.
Кусик В.И. | | Патентообладатели: | Амурский государственный университет |
Реферат | |

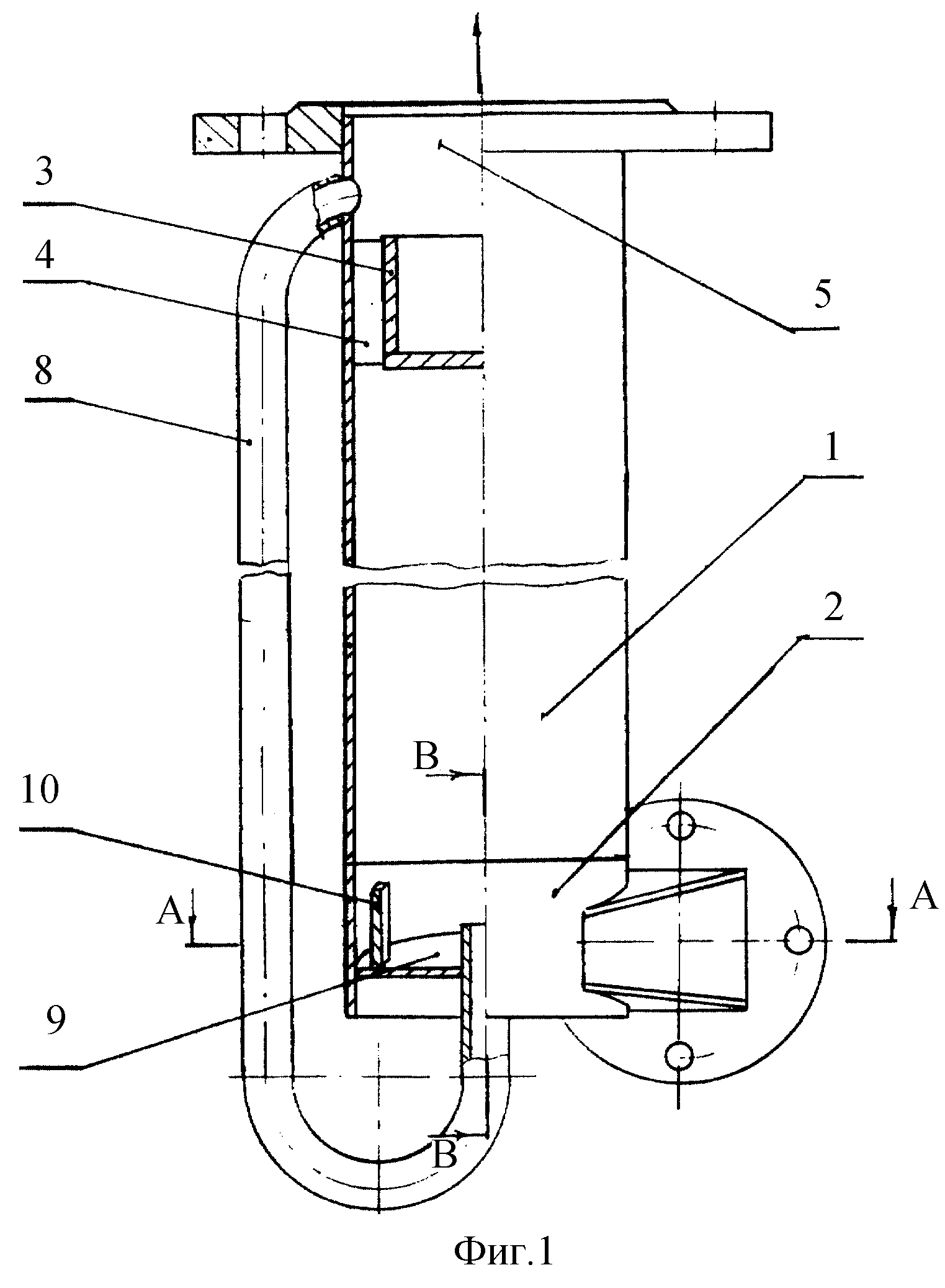

Изобретение относится к устройствам для нагрева жидкости и может быть использовано для отопления зданий. Теплогенератор для нагрева жидкостей, имеющий цилиндрический корпус с циклоном - ускорителем потока жидкости в его нижней части, тормозное устройство в верхней части корпуса, выпускной патрубок, соединенный с циклоном с помощью перепускного патрубка, причем соединение выполнено на торце циклона соосно ему, торец циклона установлен под углом 10o к его радиальному сечению, а внешняя стенка инжекционного патрубка на входе в корпус снабжена направляющей лопастью, прикрепленной к торцу циклона. При этом внешняя стенка инжекционного патрубка и направляющая лопасть выполнены по логарифмической спирали с длиной направляющей лопасти более πR/2, где R - внутренний радиус корпуса, а циклон и цилиндрический корпусы выполнены с одинаковым радиусом. Техническим результатом является повышение термодинамической эффективности преобразования энергии. 2 з.п.ф-лы, 3 ил.
|
