Общество с ограниченной ответственностью "СТП-РЕГИОН" (RU)
Изобретатели:
Зелиско Павел Михайлович (RU) Артюх Александр Александрович (RU) Грановский Виктор Леонидович (RU)
Патентообладатели:
Общество с ограниченной ответственностью "СТП-РЕГИОН" (RU)
Реферат

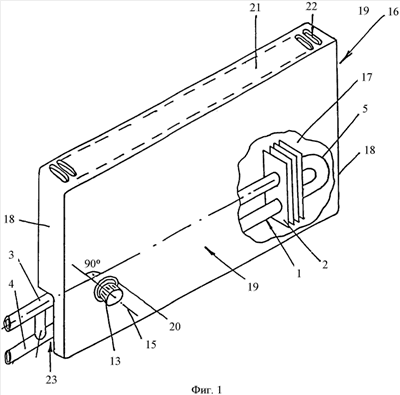

Изобретение относится к теплотехнике, а именно к обогревателям помещений и в частности к конвекторам со средствами регулировки подачи теплоносителя в теплообменник. Конвектор с терморегулятором содержит установленный в кожухе теплообменник в виде трубы с закрепленными на ней элементами теплообмена, при этом труба включает подводящий участок, отводящий участок, соединительный участок, соединяющий подводящий и отводящий участки трубы, перепускную трубу, соединенную с подводящим и отводящим участками трубы на входе в теплообменник, установленный в подводящей трубе терморегулятор, в корпусе которого выполнены входной и выходной патрубки, а также резьбовой патрубок, в котором расположен клапан терморегулятора с регулировочной головкой, при этом входной и выходной патрубки корпуса терморегулятора расположены на продольной оси подводящего участка трубы и соединены с этим участком, а продольная ось клапана и регулировочной головки терморегулятора расположена перпендикулярно по отношению к продольной оси подводящего участка трубы, причем терморегулятор расположен в полости кожуха конвектора между его боковыми стенками, в передней стенке кожуха выполнено отверстие и в нем расположена головка терморегулятора. Технический результат - повышение компактности конвектора с терморегулятором, упрощение конструкции и монтажа. 3 ил.
