ТЕХНОЛОГИЧЕСКИЙ НАГРЕВАТЕЛЬ | |
Номер публикации патента: 2168121 | |
Редакция МПК: | 7 | Основные коды МПК: | F24H003/08 | Аналоги изобретения: | RU 98113211 A, 27.12.1998. SU 1133459 A, 07.01.1985. SU 1404757 A1, 23.06.1988. SU 836463 A, 07.06.1981. SU 567905 A, 30.08.1977. |
Имя заявителя: | Государственное унитарное предприятие "Авиагаз - Союз" (Дочернее предприятие КОКБ "Союз") | Изобретатели: | Добрянский В.Л. Зарецкий Я.В. Коротков Л.В. Кривошеев А.И. Серазетдинов Ф.Ш. Серазитдинов Р.Ш. Тимонин В.А. | Патентообладатели: | Государственное унитарное предприятие "Авиагаз - Союз" (Дочернее предприятие КОКБ "Союз") |
Реферат | |

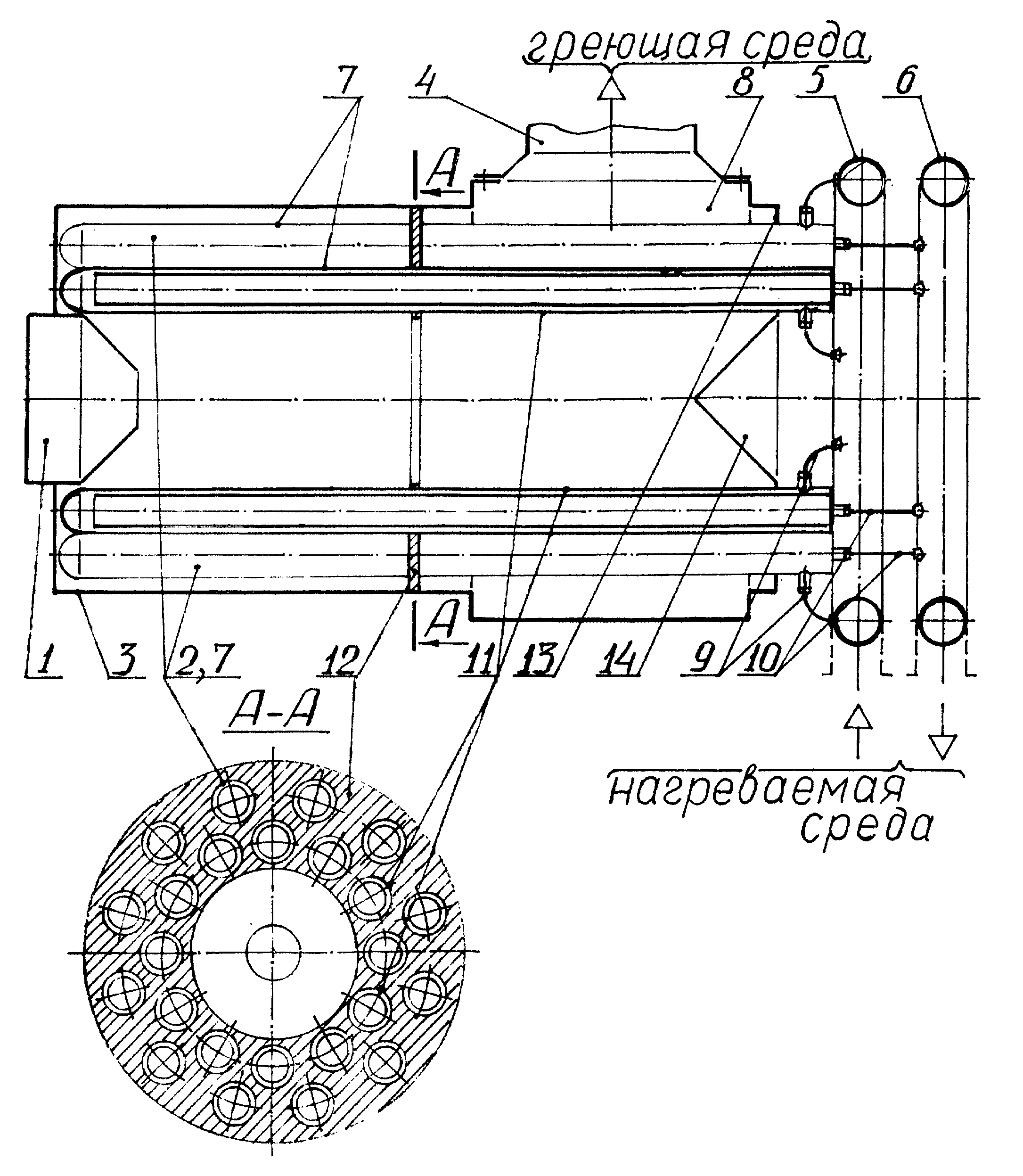

Изобретение относится к устройствам, предназначенным для подогрева жидкостей, газов и их смесей, и может быть использовано в различных отраслях промышленности для обеспечения технологических процессов, например для подогрева природного газа на входе газораспределительных станций. Технологический нагреватель содержит горелочное устройство, кожухотрубный теплообменник, экранированный наружным поясом теплообменных труб. Сущность изобретения в том, что по всей длине теплообменника размещен дополнительный внутренний пояс экранирующих труб, коаксиальный наружному поясу труб таким образом, что одинаковые по конструкции, длине и числу трубы наружного и внутреннего поясов в пределах топочного объема со стороны горелочного устройства поддержаны в отверстиях кольцевой перегородки, закрепленной с внутренней стенкой кожуха, а с другого конца - в отверстиях заднего днища дымового короба, при этом трубы в радиальном направлении движения греющей среды расположены в шахматном порядке. Такое выполнение нагревателя позволяет повысить его надежность и эффективность при расширении диапазона тепловых нагрузок. 1 з.п. ф-лы, 1 ил.
|
