US 3246456 А, 19.04.1966. US 3494113 А, 10.02.1970. RU 2256855 A, 20.07.2005. SU 1103884 A, 23.07.1984. SU 1153958 A, 07.05.1985.
Имя заявителя:
КАМФИЛ АБ (SE)
Изобретатели:
МАХЛЕР Аксель (DE)
Патентообладатели:
КАМФИЛ АБ (SE)
Реферат

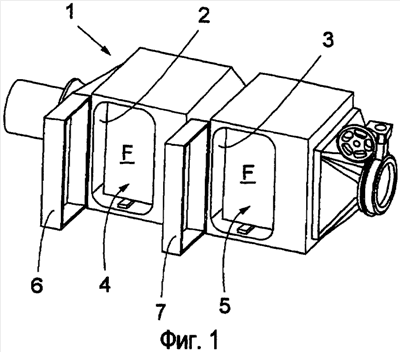

Корпус предназначен для установки блока воздушных фильтров и блок воздушного фильтра, приспособленный для использования в таком корпусе воздушного фильтра. Корпус (1) содержит, по меньшей мере, одну камеру (2, 3) фильтра с концом впускного отверстия и концом выпускного отверстия для воздуха, проходящего через блок (F) фильтра, расположенный в упомянутой камере фильтра, отверстие (4, 5) для доступа, выполненное в боковой стенке упомянутой камеры фильтра для введения блока воздушного фильтра в упомянутую камеру фильтра и удаления его из нее, и зажимное приспособление для того, чтобы прижимать блок воздушного фильтра, расположенный в камере фильтра, к торцевой стенке упомянутой камеры фильтра в ее конце впускного отверстия. Согласно изобретению упомянутый корпус имеет направляющее устройство для направления блока (F) воздушного фильтра во время введения в упомянутую камеру (2) фильтра и удаления из нее. При этом блок (F) воздушного фильтра имеет средство для взаимодействия с направляющим средством в корпусе воздушного фильтра. Технический результат - повышение надежности и упрощение монтажа и демонтажа блока фильтров. 2 н. и 8 з.п. ф-лы, 3 ил.
