RU 2306431 С2, 20.06.2007. RU 2306430 С2, 20.06.2007. RU 2298697 С1, 10.05.2007. DE 1196877 А, 15.07.1965. US 3263771 А, 02,08.1966.
Имя заявителя:
Кочетов Олег Савельевич (RU)
Изобретатели:
Кочетов Олег Савельевич (RU)
Патентообладатели:
Кочетов Олег Савельевич (RU)
Реферат

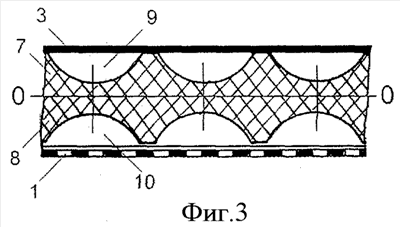

Изобретение относится к технике глушения шума. Глушитель содержит корпус, впускной и выпускной патрубки и звукопоглотитель, звукопоглотитель содержит жесткую стенку, к которой прикреплен профилированный слой, состоящий из звукопоглощающего материала, полученного при чередовании полусферических поверхностей или поверхностей, состоящих из части сферы, таким образом, чтобы между стенкой и слоем звукопоглощающего материала были чередующиеся со сплошными воздушные промежутки, образованные полусферой, а к перфорированному элементу корпуса также прикреплен профилированный слой, состоящий из звукопоглощающего материала, полученного при чередовании полусферических поверхностей или поверхностей, состоящих из части сферы, таким образом, чтобы между перфорированным элементом корпуса с акустически прозрачным материалом и слоем звукопоглощающего материала были чередующиеся со сплошными воздушные промежутки, образованные полусферой, при этом профилированный слой у жесткой стенки является зеркальным отражением профилированного слоя у перфорированного элемента корпуса относительно линии симметрии 0-0 целостного профилированного слоя. Технический результат - повышение эффективности шумоглушения. 3 ил.
