SU 582439 А, 30.11.1977. SU 267516 А, 01.04.1970. RU 2223449 С1, 10.02.2004. GB 2205936 А, 21.12.1988. US 1642605 A, 13.09.1927.
Имя заявителя:
Дмитриев Николай Валерьевич (RU)
Изобретатели:
Дмитриев Николай Валерьевич (RU)
Патентообладатели:
Дмитриев Николай Валерьевич (RU)
Реферат

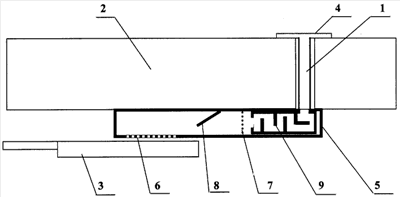

Изобретение относится к системам вентиляции помещений, в частности к приточным устройствам естественной вентиляции. Устройство содержит воздухозаборный патрубок, устанавливаемый в отверстие стены здания и закрытый с наружного торца заборной решеткой. Устройство снабжено регулируемой заслонкой и фильтром. Устройство снабжено соединенным с воздухозаборным патрубком воздуховодом, устанавливаемым вдоль внутренней стороны стены здания и располагаемым в непосредственной близости от отопительного радиатора или, по меньшей мере, частично за отопительным радиатором, в стенке дополнительного воздуховода выполнено, по меньшей мере, одно воздуховыпускное окно или перфорация, направляющая поток воздуха на радиатор, а регулируемая заслонка и фильтр расположены в дополнительном воздуховоде. Устройство дополнительно может содержать шумопоглотитель. Предпочтительно установить шумопоглотитель в дополнительном воздуховоде, а именно перед регулируемой заслонкой и фильтром по потоку воздуха. Также предпочтительной является лабиринтная форма выполнения шумопоглотителя. Достигаемый технический результат - обеспечение возможности подогрева поступающего воздуха за счет обеспечения подачи воздушного потока на отопительный радиатор. 4 з.п. ф-лы, 1 ил.
