УСТАНОВКА ОХЛАЖДЕНИЯ ВОЗДУХА С ИСПАРЕНИЕМ РЕЦИРКУЛИРУЮЩЕЙ ВОДЫ

Номер публикации патента: 2452902

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2010129603/12
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F24F003/06
Аналоги изобретения: RU 2359176 C1, 20.06.2009. RU 2383820 C1, 10.03.2010. CN 1952503 A, 25.04.2007.

Имя заявителя: Кочетов Олег Савельевич (RU),
Стареева Мария Олеговна (RU)
Изобретатели: Кочетов Олег Савельевич (RU)
Стареева Мария Олеговна (RU)
Патентообладатели: Кочетов Олег Савельевич (RU)
Стареева Мария Олеговна (RU)

Реферат

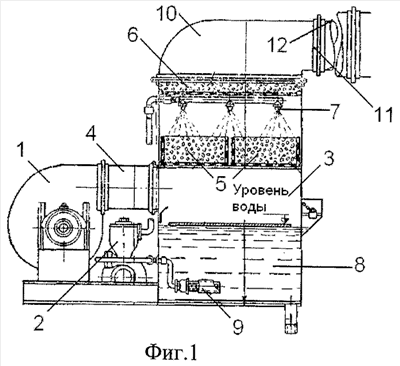

Изобретение относится к технике кондиционирования воздуха и вентиляции, в частности к установкам охлаждения воздуха с испарением рециркулирующей воды. Технический результат - повышение эффективности и надежности процесса создания микроклимата в горячих цехах. Это достигается тем, что в установке охлаждения воздуха с испарением рециркулирующей воды, содержащей корпус, на котором смонтирован центробежный вентилятор, центробежный насос, камера охлаждения воздуха, в которой на перфорированных решетках установлены перфорированные контейнеры с фарфоровыми кольцами, орошаемые рециркуляционной водой посредством распылительных форсунок, на выходе из камеры охлаждения воздуха на перфорированной решетке размещен слой фарфоровых колец, который служит каплеуловителем, а форсунки выполнены в виде корпуса, корпус каждой из которых выполнен с впускным отверстием, выполненным в виде конфузора и соосного с ним дроссельного отверстия, а камера завихрения выполнена в виде цилиндрического стакана, ось которого в плоскости чертежа перпендикулярна оси впускного и дроссельного отверстий, при этом ось впускного и дроссельного отверстий в профильной плоскости расположена касательно по отношению к камере завихрения, причем соосно камере завихрения расположен сопловый вкладыш, внутри которого выполнены последовательно расположенные и соосные друг другу и цилиндрической поверхности камеры завихрения три калиброванных отверстия: коническое, цилиндрическое и фасонное в виде цилиндрической части с фаской округления на выходе, при этом диаметр цилиндрического отверстия соплового вкладыша равен диаметру верхнего основания усеченного конуса конического отверстия и диаметру цилиндрической части фасонного отверстия. 1 з.п. ф-лы, 2 ил.
