ПРЯМОТОЧНАЯ МНОГОЗОНАЛЬНАЯ СИСТЕМА КОНДИЦИОНИРОВАНИЯ

Номер публикации патента: 2452900

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2010134692/12
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F24F003/06
Аналоги изобретения: RU 2363891 С1, 10.08.2009. RU 2391142 С2, 10.06.2010. US 2002023442 A1, 28.02.2002.

Имя заявителя: Кочетов Олег Савельевич (RU),
Стареева Мария Олеговна (RU)
Изобретатели: Кочетов Олег Савельевич (RU)
Стареева Мария Олеговна (RU)
Патентообладатели: Кочетов Олег Савельевич (RU)
Стареева Мария Олеговна (RU)

Реферат

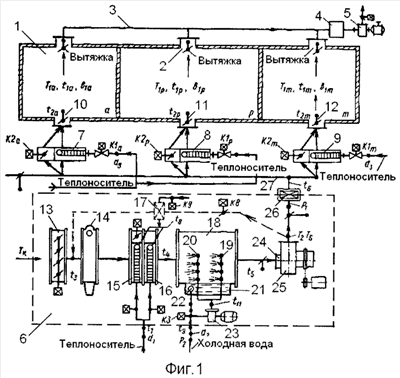

Изобретение относится к технике кондиционирования воздуха и вентиляции и может быть использовано для создания комфортных условий и микроклимата в производственных помещениях. Технический результат - повышение эффективности и надежности процесса пылеулавливания путем увеличения степени распыла жидкости форсунками. Это достигается тем, что в прямоточной многозональной системе кондиционирования воздуха, включающей в себя обслуживаемые зоны в помещении, в каждой из которых имеется вытяжная регулируемая заслонка, соединенная магистралью через глушитель шума с рециркуляционно-вытяжным вентилятором, в состав многозональных систем помимо основного кондиционера входят местные подогреватели, снабженные регулирующими клапанами с серводвигателями, установленными на магистралях подвода теплоносителя, и регулирующими клапанами, установленными на магистралях подвода подогретого воздуха в обслуживаемые зоны соответственно через регулируемые заслонки, причем местные подогреватели устанавливаются по числу обслуживаемых зон помещений, как правило, в непосредственной близости к основному кондиционеру, который состоит из приточной камеры с клапанами, воздушного фильтра, секций первого и второго подогревов и резервной секции подогрева с регулирующими клапанами, которая необходима для предупреждения замерзания первой секции подогрева, а камера орошения состоит из коллектора с форсунками, поддона с фильтром и насосной установки, подключенной к коллектору через регулирующий клапан с возможностью подачи холодной воды от холодильной машины, при этом камера орошения через направляющий аппарат соединена с приточным вентилятором, который через регулирующую заслонку и глушитель шума соединен с подающей магистралью, связывающей между собой местные подогреватели, а каждая из форсунок состоит из корпуса, каждая из форсунок форсуночной камеры орошения состоит из корпуса, который выполнен полым, осесимметричным, ось которого перпендикулярна оси отверстия трубы коллектора, а по форме корпус выполнен в виде тела вращения, образованного кривой второго порядка, например сферическим, в виде усеченного эллипсоида или параболоида вращения, а со стороны проточного отверстия трубы коллектора в форсунке установлен спрямляющий элемент, выполненный в виде кольца, имеющего центральную втулку, с которой жестко соединены радиально расположенные, по крайней мере, три лопасти, соединенные с корпусом форсунки, причем корпус выполнен с двумя противоположно расположенными, перпендикулярно оси форсунки, уступами, посредством которых через хомуты с замками форсунка закрепляется на коллекторе, при этом в нижней части корпуса форсунки выполнено коническое дроссельное отверстие, соединенное с камерой смешения, которая расположена между дроссельным отверстием и спрямляющим элементом, а на внутренней поверхности камеры смешения имеются винтообразные канавки, которые образованы токарной обработкой по копиру, или получены литьевым способом, при этом диапазон давлений находится в оптимальном интервале величин: от 1,2 до 7,0 метров водяного столба, при этом расход воды через форсунку (м3/ч) определяется по следующей формуле: GW=2,245·H, где Н - напор воды перед форсункой (м вод. ст.). 3 ил.
