Имя заявителя:
ЭЙРБАС ДОЙЧЛАНД ГМБХ (DE)
Изобретатели:
МЕЙЕР Михаэль (DE) ПОМОРИН Сильвия (DE)
Патентообладатели:
ЭЙРБАС ДОЙЧЛАНД ГМБХ (DE)
Реферат

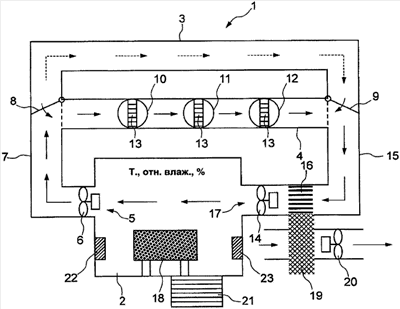

Камера предназначена для быстрого достижения и поддержания заданной влажности воздуха и/или заданной температуры. Воздух в пространстве (2) выборок перемещают при помощи по меньшей мере одного вентилятора (6, 14) от выпуска (5) пространства (2) выборок по меньшей мере частично через обводную ветвь (3) и/или по меньшей мере частично через ветвь (4) сушки назад на впуск (17) пространства (2) выборок. Циркуляцию воздуха производят непрерывно при помощи вентиляторов (6, 14), главным образом, по замкнутому контуру. Воздух направляют при помощи направляющих элементов (8, 9) через обводную ветвь (3) и/или ветвь (4) сушки. За счет возможности быстрой перенастройки между обводной ветвью (3) и ветвью (4) сушки, обеспеченной при помощи направляющих элементов (8, 9), возможно, в комбинации с устройством (16) регулирования температуры и вентиляторами (6, 14), быстро достичь заданных пользователем значений влажности воздуха и/или температуры в пространстве (2) выборок климатической камеры (1) и, кроме того, поддерживать их очень точно в течение длительного периода времени. Технический результат - достижение и поддержание заданной влажности воздуха и/или заданной температуры в климатической камере. 2 н. и 15 з.п. ф-лы, 1 ил.
