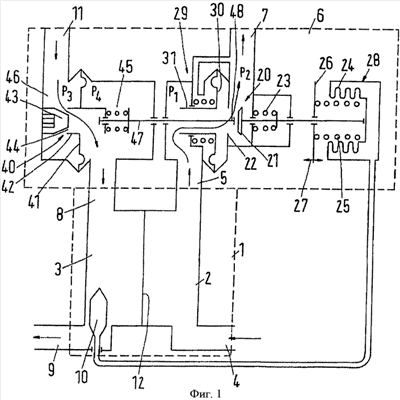

Изобретение относится к клапанному устройству и предназначено для подключения к теплофикационной сети теплообменника водозаборного устройства. Клапанное устройство для подключения к теплофикационной сети теплообменника (1) водозаборного устройства содержит клапан (20) первичного контура, регулирующий поток жидкого теплоносителя в первичном контуре (2) теплообменника и клапан (40) вторичного контура, который, реагируя на изменение давления, воздействует на поток технической воды во вторичном контуре (3) теплообменника. Клапан (20) первичного контура приведен в действие клапаном (40) вторичного контура. Клапан (20) первичного контура расположен в первом элементе (51) корпуса. Клапан (40) вторичного контура расположен во втором элементе (52) корпуса. Оба элемента (51, 52) соединены друг с другом посредством третьего элемента (53) корпуса, в котором расположено исполнительное устройство (47). Посредством исполнительного устройства (47) клапан (20) первичного контура приводится в действие клапаном (40) вторичного контура. Перед клапаном (20) первичного контура установлен клапан (29), который реагирует на изменение давления и имеет мембрану (30), простирающуюся до зоны соприкосновения между первым элементом (51) корпуса и третьим элементом (53) корпуса. Изобретение направлено на повышение надежности работы и на упрощение изготовления клапанного устройства. 13 з.п. ф-лы, 2 ил.
