WO 2008035926 А1, 27.03.2008. RU 2201555 С2, 27.03.2003. DE 202004012708 U1, 11.11.2004. DE 202006015397 U1, 07.12.2006.
Имя заявителя:
КИМ Доо Нюн (KR)
Изобретатели:
КИМ Доо Нюн (KR)
Патентообладатели:
КИМ Доо Нюн (KR)
Приоритетные данные:
16.12.2008 KR 10-2008-0127657
Реферат

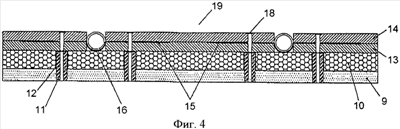

Изобретение относится к производству многослойной сборной панели обогрева пола. Технический результат: удобство при строительстве и эксплуатации, повышение эффективности производства большего числа многослойных панелей обогрева. Способ производства многослойной сборной панели обогрева включает: размещение укладкой один на другой слоев звуко- и влагонепроницаемого материала и пористого теплоизоляционного материала на основе синтетической смолы, через которые с заданным горизонтальным шагом пропускают ряд амортизационных столбиков с металлическими защитными колпачками на их верхних частях, на несущем приспособлении на первом рабочем столе, при этом несущее приспособление приспособлено для перемещения вместе с производимой панелью обогрева по рабочим столам, расположенным последовательно по рабочей линии; совмещение и присоединение нижней теплоаккумулирующей плиты к верхней поверхности теплоизоляционного материала на втором рабочем столе; совмещение и присоединение теплопроводной стальной пластины к верхней поверхности нижней теплоаккумулирующей плиты на третьем рабочем столе; совмещение и присоединение верхней теплоаккумулирующей плиты к верхней поверхности теплопроводной стальной пластины на четвертом рабочем столе; выполнение отверстий под заклепки просверливанием верхней и нижней теплоаккумулирующих плит, теплопроводной стальной пластины и верхней части соответствующих защитных колпачков, надетых на верхние части амортизационных столбиков, с помощью сверлильного станка на пятом рабочем столе; установку заклепок в отверстия на шестом рабочем столе; осуществление клепки с помощью клепального станка на седьмом рабочем столе для получения сквозного соединения заклепками через отверстия, выполненные в теплопроводной стальной пластине, и отверстия, выполненные в верхней части защитных колпачков амортизационных столбиков, с целью получения готовой панели обогрева, состоящей из нескольких слоев, соединенных в единое целое; и транспортировку готовой панели обогрева с восьмого рабочего стола с помощью устройства транспортировки. 4 ил.
